大赛作品详情

作品名称:新型淋浴节水自动装置
学校名称:河南应用技术职业学院
参赛队伍:新型淋浴节水自动装置
参赛学生:常金川 靳志磊 杨帆
指导老师:郜海超 吕弯弯

详细说明

新型淋浴节水自动装置中的二位二通电磁单向阀和热传感器电压都是24V。24V电压为安全电压,所以安全性高。冷储水箱、热保温储水箱储水容积都可以调节,能适应不同需求。

新型淋浴节水自动装置能有效储存并立即利用热水器热出水管道淋浴初期的那部分冷水,储存洗浴过后留在热水管道内的热水,可节省大量水资源。总开关,花洒冷热出水阀同时打开后,淋浴时,任何时间花洒流出的都是舒服的温水;打开总开关,冷水阀,从花洒里流出的总是冷水,因此可以满足不同季节,不同用户的需求,实用范围广。

  新型淋浴节水自动装置结构简单合理,冷热保温储水箱活塞的动力均来源于水管的压力,不需附加动力,达到节能环保目的。

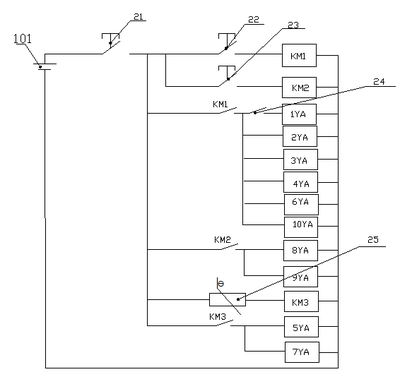

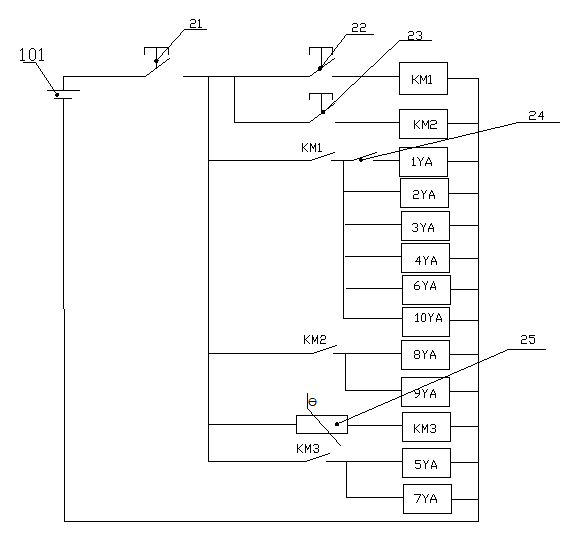

一种新型淋浴节水自动装置技术方案是这样实现的:一种新型淋浴节水自动装置,包括有二位二通电磁单向阀、热传感器、行程开关、冷储水箱、热保温储水箱、单向阀、液控单向阀、伸缩杆、热水器、花洒、花洒冷出水阀、花洒热出水阀,花洒冷热调节手柄,其特征在于:二位二通电磁单向阀一共有10个,二位二通电磁单向阀主要控制水路的接通与断开;花洒热出水阀连接一开关,开关控制5个二位二通电磁单向阀;花洒冷出水阀连接一开关,开关控制2个二位二通电磁单向阀;热传感器控制2个二位二通电磁单向阀;当花洒热出水阀打开时,行程开关控制1个二位二通电磁单向阀;花洒冷热调节手柄可调节从花洒流出热水与冷水的配比。

 热传感器设置温度在30℃,在水温30℃以下热传感器电阻不通,水温30℃以上时热传感器电阻导通。

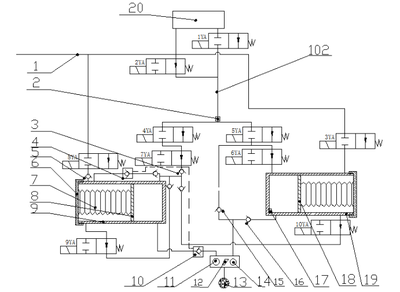

 冷储水箱为可伸缩腔体,可伸缩腔体容积可根据花洒距离热水器距离调整腔体长度;冷储水箱左右腔体储水截面积不等,冷储水箱左腔储水量与右腔储水量单位截面积为1:9;冷储水箱左腔活塞杆为直径较大弹性系数较小的可伸缩杆,冷储水箱左腔活塞杆直径与冷储水箱左腔单位截面积之比为8:9。冷储水箱左右两腔通入相同压强的水时,冷储水箱活塞受到左右两腔压力之比为1:9,冷储水箱活塞向左运动,冷储水箱进水口单向阀截止,冷储水箱左腔冷水通过液控单向阀流进冷储水箱右腔。冷储水箱活塞移动的动力来源为供水水压。

 把一液控单向阀(常通)设置在冷储水箱的右腔出水处,另外把一液控单向阀(常断)设置在冷储水箱左腔上方。液控单向阀需要的控制压力都是靠花洒热出水阀打开、行程开关闭合、热水器工作,热水管道冷水的压力。

 热保温储水箱与冷储水箱的结构尺寸一样;热保温储水箱为保温储水箱;热保温储水箱活塞为保温隔热活塞,热保温储水箱左腔为热水,热保温储水箱右腔为冷水;保温隔热活塞移动动力来源为供水水压。
