核桃剥壳机由机架、风扇、转子、单相电机、筛网(有大小2种)、入料斗、震动筛、三角带轮及其传动三角带等组成。机具正常运转后,将核桃定量、均匀、连续地投入进料斗,核桃在转子的反复打击、摩檫、碰撞作用下破碎,核桃仁及破碎的壳在转子的旋转风压及打击下,通过一定孔径的筛网(第一次脱粒用大孔筛网,清选后的小皮果更换成小孔筛网进行第二次剥壳)过滤、分离。核桃壳、粒在旋转风扇吹力的作用下,使重量轻的壳吹出机体外,重量较重的果则通过震动筛筛选达到清选目的。

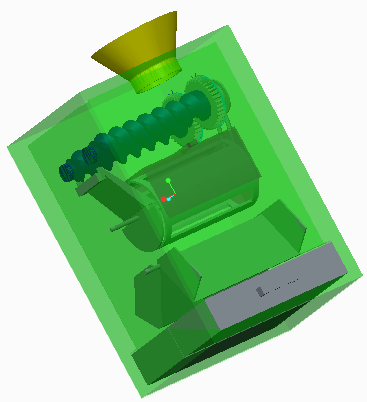

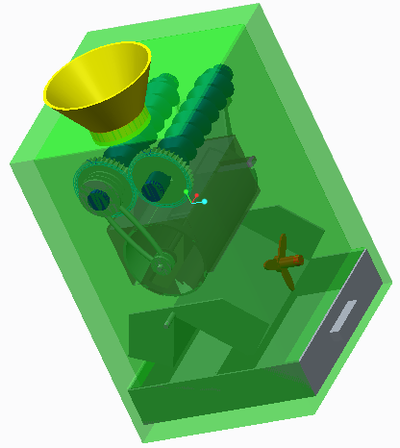

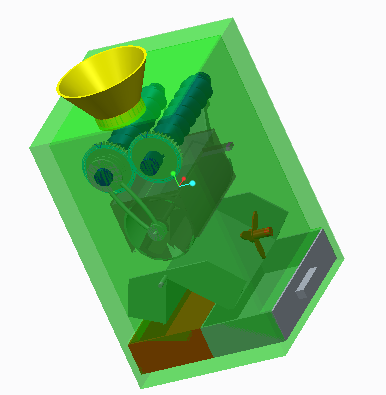

该机主要由机架、喂料斗、破壳辊、辅助破壳辊(数量3 5)、挤压间距调节机构、挡板、出料斗、带传动、电机等,其结构见图2-6。破壳辊与辅助破壳辊为破壳机的主要部件,两辊构成间断性的挤压破壳工作区,核桃在该区受到间断性的挤压,受挤压的核桃没有很快进行二次挤压,核桃仁损伤程度小;伸进喂料斗内的辅助破壳辊有助于均匀单层喂料;当两辊以一定速度相对旋转,工作时核桃受力方向一致,不会造成核桃的两半破裂,挤压间距调节机构可改变挤压破壳工作区的大小,以适应不同大小的核桃。破壳辊与辅助破壳辊形成由大到小间断性的多工位挤压破壳工作区,当两辊以一定速度相对旋转时,伸进喂料斗内的辅助破壳辊带动料斗内的核桃均匀的单层进入挤压破壳工作区,由于该区大于核桃横径,核桃没有受到挤压;此时破壳辊带动核桃做匀速转动和均匀平动到下一工作区,核桃在该区受到微量挤压,被挤压的核桃由破壳辊再次带动到下一工作区,如此循环往复,被挤压程度逐渐加深,当核桃被挤压到核桃壳最大挤压变形量最大时,核桃破裂,破裂的核桃从出料口排出。
