大赛作品详情

作品名称：可变速剪板机
学校名称：盐城工学院服装
参赛队伍：盐工小可爱
参赛学生：沈虞郑发盛马依婷
指导老师：郁倩

详细说明

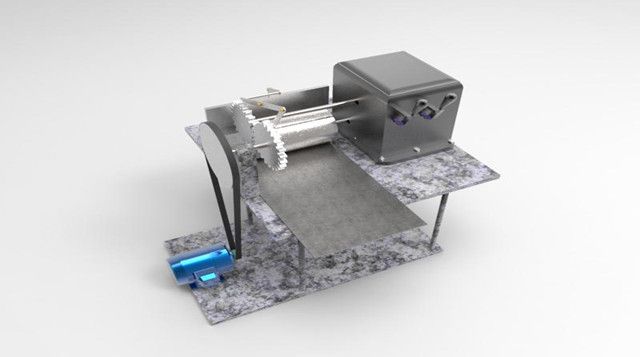

剪切板分为送料机构、剪断机构两个个部分，由一台电动机为机器提供动力。送料机构可以应用一个夹断的皮带轮将卷状的板料夹为直板，而剪短机构可以利用齿轮传动与杆件的联合传动带动刀具剪切钢板，并通过齿轮的变传动比使刀具达到规定的剪切频率。

工业上常用的间歇机构，如棘轮机构、槽轮机构等，虽然结构简单，制造方便，但在动力性能，动停比(运动时间和停歇时间之比)方面，很难满足设计要求；星轮机构则制作非常复杂，而不完全齿轮机构则制作简单且传动时间与间歇时间比例便于控制，传动时无冲击，故最终选用不完全齿轮机构。

圆柱凸轮机构由于凸轮不宜承受较大的载荷且无急回运动，不适宜用于需要较大承载力的机构中，而六杆机构则可以有着较好的传动力的性能，且可以产生急回运动，从而使刀具对钢板有一定的冲击力，更便于剪短钢板。因此最终选用六杆机构。

此外，我们还选用行星轮系，分别固定在不同的中心轮，可以得到两种传动比。其优点是可在运动中变速，便于自动变速，有过载保护作用。

本作品最大的亮点就是不完全齿轮实现间歇剪切和行星轮系的变速。这两项技术优化使得铁片剪板机的运作更加高效、便捷。
