作品名称:自动捕鼠装置
学校名称:河北建筑工程学院
参赛队伍:捕手
参赛学生:曹帅 解卫杰 邵瑞楠
指导老师:石树正 倪笑宇

详细说明

   在广大农村地区,家鼠身上携带着多种病菌,传播疾病;根据研究结果能使人治病的细菌有十二种,严重影响人类的身体健康,另外家鼠是住宅区害鼠优势种,繁殖能力强,一年可产仔6—8胎,每胎4—7只,占总鼠数的44.63%,然而捕获率仅为5.21%,现在常用防治家鼠的方法有:常规器械灭鼠,毒饵杀灭。其中 ,常规器械灭鼠完全采用机械结构并不具备自动化已经很难抓住老鼠了;利用投毒的方法虽然可以有效得杀死老鼠但是老鼠死在哪我们很难发现,所以我们这个团队决定研发一款自动捕鼠笼,采用电气与机械相结合的思路,实现对家鼠的精准打击。

1、结构设计说明:

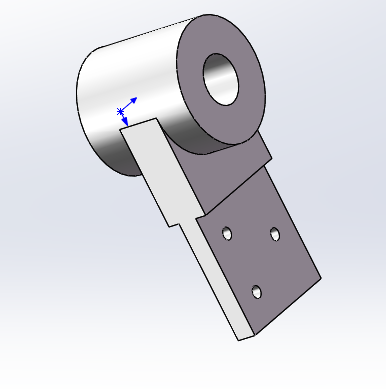

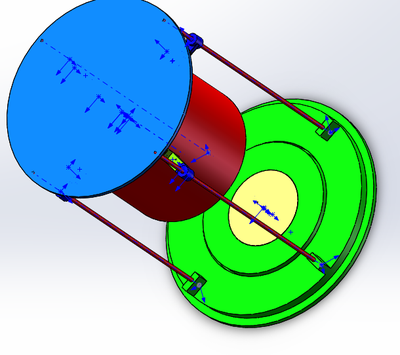

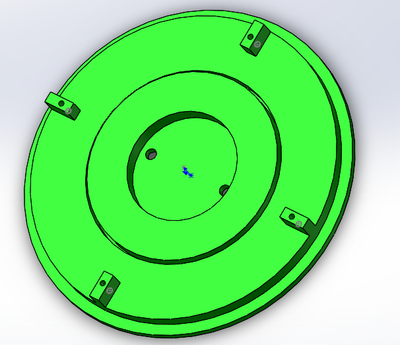

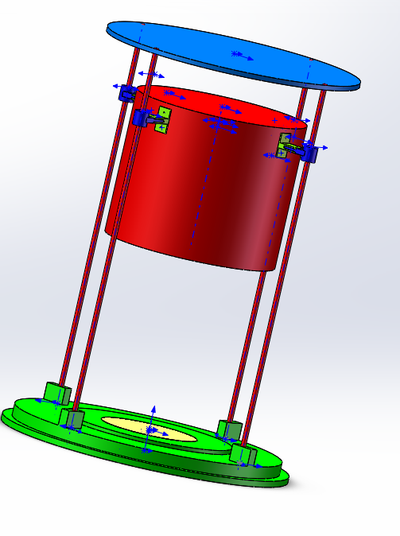

(1)机械结构说明:主要零件有底盘,滑轨,滑块,笼子,连接件组成,采用滑轨,轴孔配合结构。底盘为圆盘结构,四根滑轨分别固定在底盘的四个方向,滑块通过连接件与笼子固定在一起;滑块套在滑轨上,笼子被电磁铁吸附在空中,当电磁铁断电的瞬间,利用笼子的自重,抓住家鼠。

(2)电气结构说明:侧重模块检测到质量变化信号将信号传递给单片机(单片机选用STC89C52),单片机处理侧重模块反馈的信号,让常闭继电器断电,继电器失电则电磁铁断电,笼子落下。

2、功能与使用说明:

(1)功能:利用电气与机械相结合的方法,实现自动化捕鼠。

(2)使用说明:本产品是才用12V独立电源,安全系数高,待机时间长达48小时(持续工作,一次性充满电),结构简单,可按照说明书组装。将产品放在家鼠常出没的地方即可(在底盘的圆心出洒些许诱饵)。

3、设计原理:

(1)机械设计原理:用导轨约束笼子,使笼子只有沿Z轴滑动一个自由度,笼子在滑动前,用电磁铁吸住笼子抵消重力,当检测到家鼠,电磁铁断电,笼子因只受重力而沿着导轨滑下。

(2)电气设计原理:测重模块采用HX711 24位A/D转换芯片和两个应变片,每个应变片有两个压力电阻,将压力变化转换为电压变化,再通过HX711将模拟量转换成数字量。

4、产品特色:

A、先进性:

(1)结构简单,便于操作,使用寿命高,质量可靠,即使某一零件损坏也可修复。

(2)反应灵敏,单片机晶振频率为12MHZ,根据物理知识,笼子因为重力的原因,落到地面仅仅用0.25秒。

(3)采用单片机控制,具备二次开发的性能。利用单片机控制,信号稳定,可以根据不同的环境,顾客不同的要求对本产品改进。

B、实用性:

(1)因为结构简单,所以从制造方面来说,便于加工,可批量生产,零件具备互换性,使用周期长;

(2)根据实验所统计的数据结果,捕鼠成功率为90%,其中小家鼠占比56%,褐家鼠占20%;

(3)操作简单,安全。与同类的捕鼠器械相比,例如高压电灭鼠,老鼠夹。这些东西的安全系数低,而产品根本伤害不到人。

C、创新性:

(1)捕鼠自动化,携带报警装置;

(2)在同类产品中首次利用多个传感器协作检测外部环境将环境物理量转换为可处理的数字量;

(3)安全系数高;
