大赛作品详情

作品名称:摩天轮立体车库
学校名称:长春电子科技学院
参赛队伍:NFGY
参赛学生:郑玺 李忍奇 赵凯
指导老师:刘薇娜 李春梅

详细说明





  • 近年来,在国内私家车迅速增长的情形下,一些大型城市面临“车多位少”的困境,停车场不够用,迫使很多车主把车直接停在道路上,这一方面影响交通畅通,带来交通安全隐患;另一方面也不利用车辆的管理,车辆容易被破坏或被偷盗,给车主带来财产损失。因此,使有限的空间得到更高效的利用对于我国现阶段的状况和发展是十分必要的。

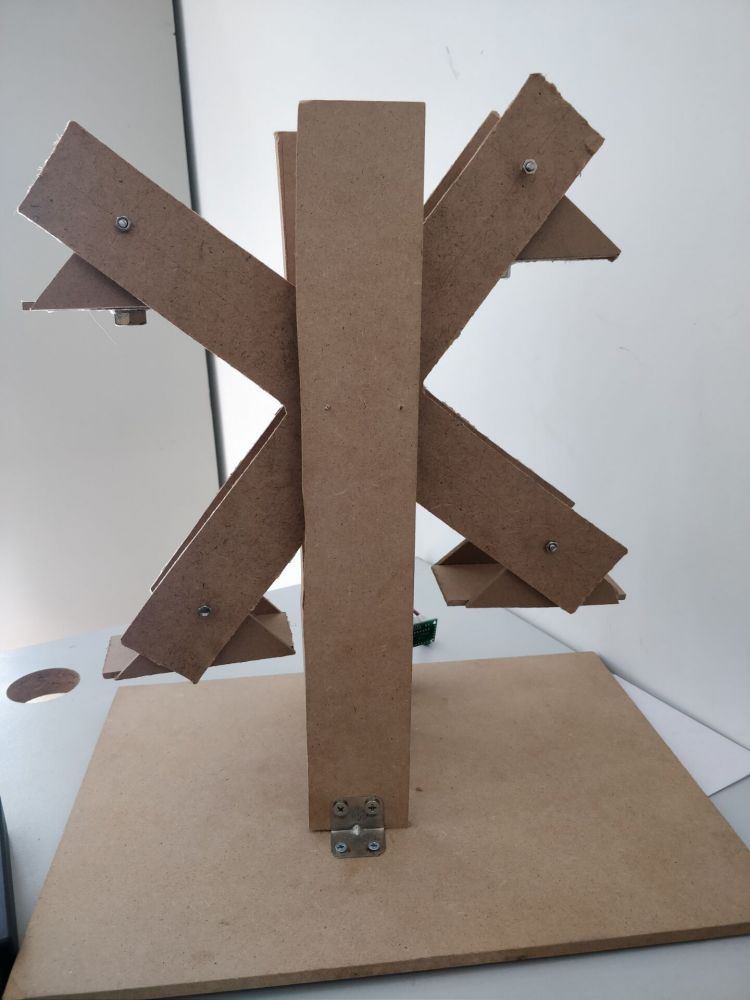

    本产品采用摩天轮式设计,相对减少了停车占地面积,有效的提升了空间利用率,且结构简单,安全。

    产品利用汽车自重维持车位平衡,减少机械组件使用。

    转动零部件设计较少,降低摩擦才导致零件损耗。

    设计说明控制部分设计

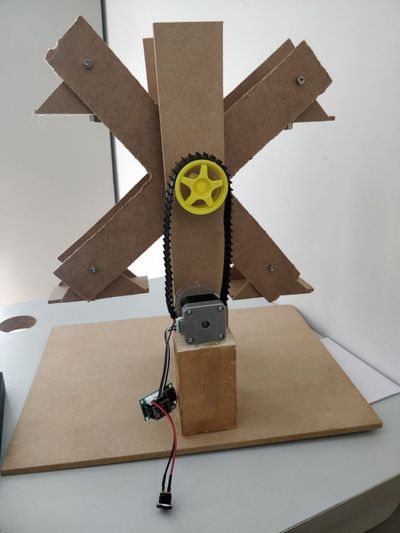

  • 直流步进电机

  • 将已编辑好的指令输入到开发板,使用无线遥控来控制步进电机正反转及转速。

  • 工作电压:驱动板9—24V直流供电

    遥控器功能:红外线遥控控制更方便操作*转速可调:正反转控制(ch-ch+*启动停止控制(ch);按一次启动再按一次停止

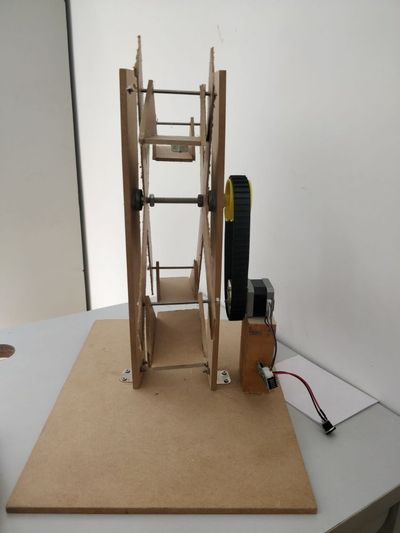

    动力设计

  • 尺寸:42*42*33mm(不含输出轴,输出轴长为22MM,轴径5mm圆轴)。

  • 启动电压:3.6V(实际工作电压9v以上)

  • 步进角:1.812V时电流为1.1

  • 电阻:6欧姆

    .应用前景

  • 该产品使用于小区商场等地,简单易操作,工作效率高;

    旧有停车场改造;
