大赛作品详情

作品名称：简易锯床
学校名称：河北建筑工程学院
参赛队伍：简易锯床
参赛学生：许睿烁王建阳
指导老师：石树正马立勇

详细说明

简易锯床作品简介

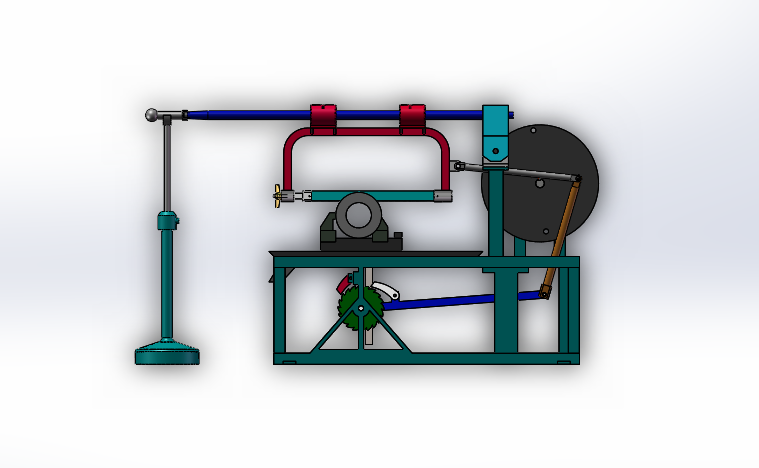

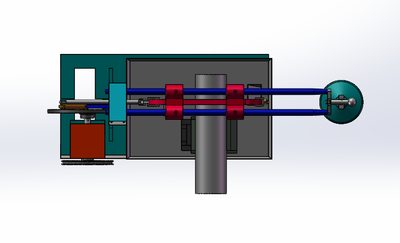

简易锯床主要由动力装置，切割装置，自动进给装置，机架部分等五部分组成。

锯床主运动为切割运动，由曲柄滑块结构来实现，通过电机带动偏心轮做圆周运动，曲柄固定在偏心轮上，曲柄转动带动摇杆进而连接滑块做直线滑动，实现主切割的直线往复运动。为实现工作台的间歇进给运动，设计间歇运动机构棘轮，再将其转化为垂直方向的进给运动，为实现将棘轮的间歇旋转运动转化为竖直方向的运动，设计一个齿轮与棘轮固定，齿轮与齿条配合，齿条做竖直方向的间歇进给。

简易机床的设计采用优质、高能、低效、洁净、灵活的设计理念，要求整个工作工程有序、准确、高效进行，大幅度的减少人力、物资的浪费，将生产成本尽量降低，实现机械产品的生产自动化。
