一、方案设计
1.1外形设计

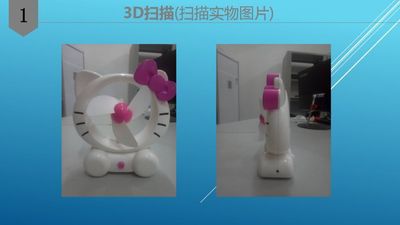

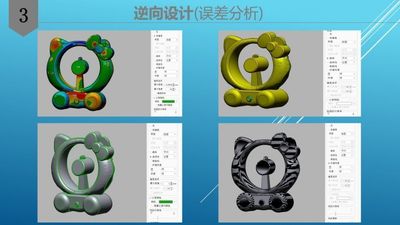

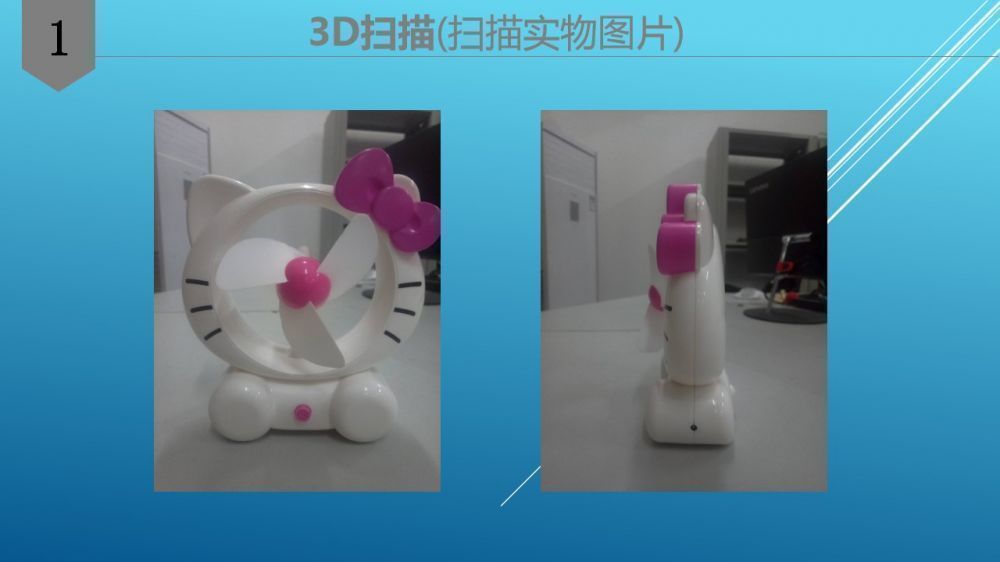

本团队决定通过逆向设计将有叶风扇改为无叶风扇,同时加上显示屏时间的显示功能,作为前期大体的设计思路。在外形设计上本团队将有叶风扇改为无叶风扇使风扇更具有工业美感。风扇外形使用椭圆形的设计,通过圆滑的弧度是外表具有流线美。在风扇的底座我们采用的是不倒翁的设计,在使用风扇的同时增添乐趣。在风扇的中空部分加入显示屏显示时间,使风扇更具实用价值。因此本团队运用的3D逆向技术,通过光学扫描仪对原始USB风扇的外壳设计进行扫描,获得点云数据,并利用geomagic软件对数据进行处理,进行多边形的处理,再进行逆向设计曲面重建,误差分析等,再进行3D测量,在提取整体外壳的曲面进行一定的优化,最终得到了风扇的曲面重构,最后利用3D打印机打印出样机。
1.2内部结构设计
在本作品的底部,通过电机带动叶轮,造成内部负压,使外部的空气进入椭圆形外壳内部,通过叶轮的进一步增压使得抽进的空气再从正面的小孔处排出,同时巧妙地通过电机旋转产生的扭矩来平衡上部小孔在排出内部加压空气所造成的反作用力,使得整体装置保持基本的平衡状态,且将左右电机通过下方斜向布置,进一步降低重心,使得整体装置保持水平。后期通过在去掉原有风扇叶片所剩下部分安装上液晶显示屏,来对时间等消息进行显示,并通过手机蓝牙与之相连以扩展更多的功能,以实现互联网工业设计智能家居。

二、创新点和推广价值
2.1创新点
基于原始USB风扇的外壳设计,在原有的基础之上将其从有叶风扇改为无叶风扇,无叶风扇通过在内部加入马达和小扇叶使它能从外壳缝隙处导出产生并产生自然持续的凉风,因无叶片的设计,所以不会覆盖尘土或伤到儿童插进的手指。风扇外形使用椭圆形的设计,通过圆滑的弧度是外表具有流线美,增强设计感;在风扇的底座我们采用的是不倒翁的设计,使风扇在使用的同时增添乐趣。同时将空余的部分安装上液晶显示屏,用于显示时间日期等信息,加强了其实用性,具有良好的应用前景。
2.2推广价值
此风扇通过将工业设计与实用性相结合,剔除了传统的扇叶设计,降低了危险系数,通过逆向创新,也节约了时间和成本,大大提高了效率,在原有基础之上将其从有叶风扇创新地改造为无叶风扇,符合了简约的设计理念,为了增强设计感,将空余的部分装上液晶显示屏,用于显示时间和日期等信息,在保障安全性的同时又增强了作品的实用性。此无叶风扇外观简约大方,极具现代设计感,非常适用于对生活有高品质艺术追求的消费者使用。
三、设计总结
本团队所设计的,相较于市面上的风扇而已更安全更实用,既能安全地使用风扇的同时还有时间的功能,而且外表美观,椭圆形的外壳设计使使用者更好的使用。
无叶风扇最大的不同点,就是它没有了传统风扇的“叶”,无叶风扇通过扭矩对反作用力予以平衡,又能给叶轮提供更大的驱动力,叶轮斜向上安装,电机的带动使叶轮转动,将外部的空气抽进机构中,通过叶轮的加速,空气的流速加快,空气在椭圆形轨道中快速流动,最后沿着风道从正面的孔隙中吹出,完成无叶风扇的基本功能要求。无叶片风扇持续的空气流让人感觉凉爽风感,更平稳和更舒适。在清洁时简单方便,无叶风扇外观简约,更容易清洁除尘,平时清洁使用一块棉布擦拭即可,几秒钟即可完成,方便,而且更省时、省事、有效。而传统风扇使用叶片构造。
在我们的设计过程之中,我们通过加入一个显示屏能显示时间,使设计更加的美观和实用。
