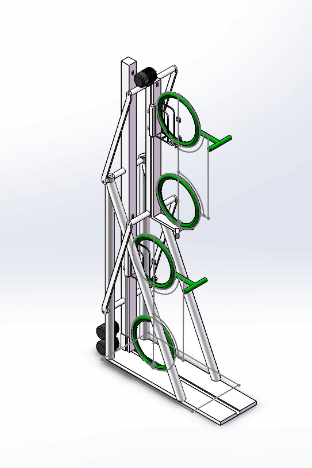

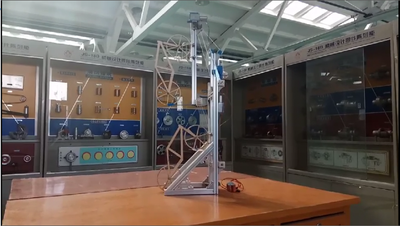

该装置是一种自行车的停放装置,包括两个主要的支撑架结构,两个停车柱,两个提车架,三个电机,和传动链。电机一通过链条链接于起落架和提车架之间。本发明提供的自行车停放装置,通过电机的转动带动链条的转动从而使提车架实现上下移动的功能和起落架上下起落的功能,使得在相同的空间内可以停放更多的车辆,使使用者更方便的进行存取车。

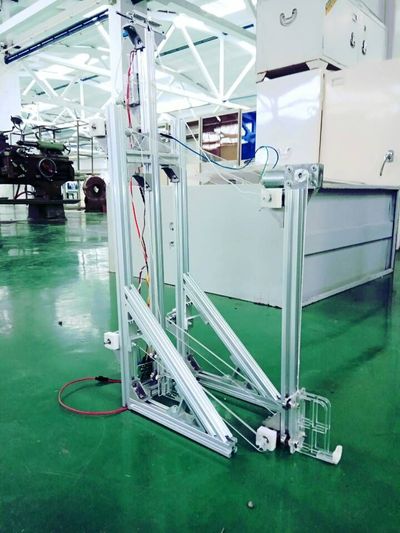

本装置的停放过程是这样实现的:一种双层的自行车停放装置,包括停车柱,提车架;其特征在于,所述交互式自行车停放装置设置有齿轮滑动锁、圆弧光滑轨道、车轮支撑架、电机一、电机二、电机三、链条;所述齿轮滑动锁与车轮支撑架相连接;所述圆弧光滑轨道在地面之上,与四分之一圆弧轨道与支撑架相连接;所述车轮支撑架有两个,分别与停车柱相接触,在其上滑动;所述电机有三个分别固定在停车柱上,所述轴承轮在轨道滑动;所述每一层都有一个支架可将自行车竖立起来,第二层的自行车停放架可上下移动,各所述装置可连接成一排。
本装置开创性的使用了四连杆支臂同步运动的设计,使得存取车变得快速高效,在设计之初就考虑到了安全因素,因此卡、锁并用,使得自行车被牢固的固定在了锁车装置上,不会造成安全隐患,其次的主要机械结构为四连杆与滑轮组,通过滑轮组的巧妙分布,使得存取车不会划蹭自行车,免去了其他停车方式对自行车可能造成的损伤。
