一，1.2设计想法

一种可快速拆卸和防断带滴管带回收机，本发明的目是在于提供一种快速、回收规整的滴灌带回收机机，主要包括调速装置、卷带装置、退带装置、转换动力装置、导向装置、连接装置、牵引装置、挑带装置等。在田地里工作时，将滴灌带固定到卷带装置上，启动拖拉机牵引该机械前进，导向装置将会引导滴灌带均匀的将缠绕在卷带装置上；同时后面安装的调带装置也将工作，可以将部分滴灌带埋在土里及受到杂草缠绕的滴灌带顺利拨出来并进行回收。一组回收完毕后停止拖拉机的前进，将滴灌带捆扎完毕后启动开关，滴灌带则可以规整的取出。方便快捷高效的完成滴灌带回收的工作

二、机器结构设计组成及工作过程

2.1机器的设计及组成

（1）机架；

（2）卷筒；

 （3）挑带装置；

（4）导向装置；

（5）变速装置；

（6）牵引架；

（7）自动调速轮

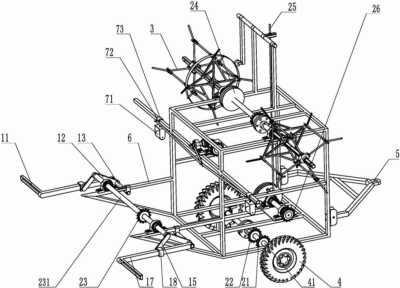

总体设计图如下：

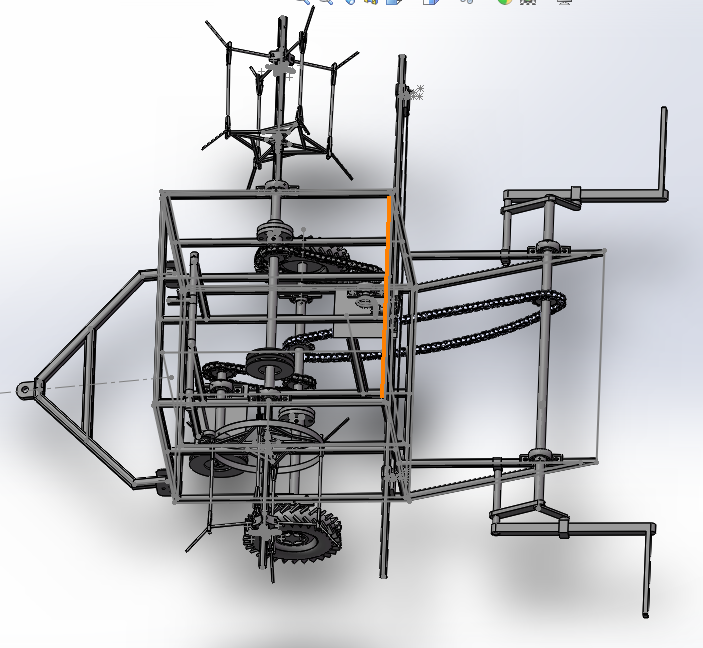

2.2 机架的设计及组成

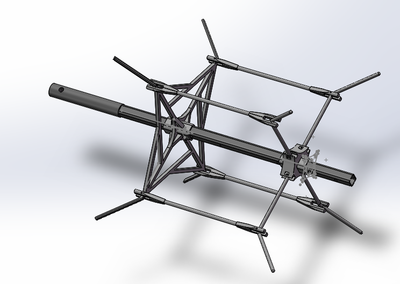

2.3卷轴的设计及组成

2.4导向装置、导向块的设计及组成

2.5调速器的设计及组成

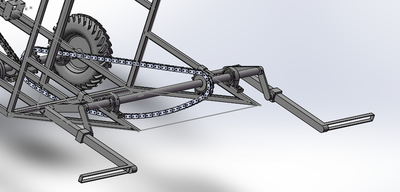

2.6挑带装置的设计及组成

三、机器的工作过程

我的发明的机器是利用农用拖拉机牵引，通过在机器的轮子轴上安装链轮，采用链条传递的动力带动调速器。调速器就是启到一个桥的作用。同时调速装置的离合器带动机器的卷筒进行滴灌带回收作业。调速器作用就是保证轮子和卷筒的外径时时刻刻保持相同的线速度以便滴灌带不贵发生扯断的现象。例如：当回收滴灌带的工作中，由于卷筒的直径变大。由于车轮子的速度一直不变，而卷筒的外面缠有滴灌带直径变大，这样就很容易导致滴灌带扯断现象。

机器作业的同时，卷筒上的链轮传递动力带动导向装置工作；随着导向块来回不停的移动，滴灌带就会均匀的缠在卷筒上。同时，机器的车轮上还有一个齿轮的链条传递动力带动挑带装置工作，可以使那些田地里部分受到阻力的滴灌带顺利的进行被回收的工作。

四、机器使用注意事项

1.机器作业前注意检查机器各方面的性能，及时处理问题以免作业时出现麻烦。

2.机器工作过程行程中其移动速度不能超过3KM/h，以免因为作业速度过快导致滴灌带扯断的现象发生。

3.机器工作过程行程中由于卷筒转的较快请匆靠近机器。

4.发生非常的情况时立即停下来进行检测维修。

5.当作业完成后将滴灌带取下时记得把卷筒安装到起始状态。
