作品名称：自动数控攻丝机
学校名称：保定职业技术学院
参赛队伍：梦之队
参赛学生：薄士学刘亚楠贾帅林
指导老师：张德田高韶坤

详细说明

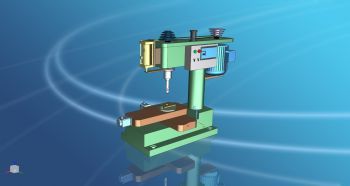

数控自动攻丝机

对于工件的内螺纹，传统攻丝采用手持方式，靠人工定位，工人劳动强度大、效率低，精度差。因此，我们设计了一台数控自动攻丝机。实现了工件件自动定位、丝锥自动进给、自动退刀。本设计的创新点如下：

（1）采用机械、气动组合模式，利用气缸带动主轴上下运动，将人从手持打孔的过程中释放出来。选定三位五通气缸为主轴提供上下运动的动力。三位五通气缸具有正向和反向的一对电磁阀，分别负责气缸的进程和回程。气缸的伸缩可带动主轴上下运动，实现丝锥自动进给，不必人为加力。

（2）利用主轴电动机正反转控制电路，完成丝锥的攻进、退刀时的自动换向。

（3）设计伺服电机控制的十字滑台，完成工件自动定位，精确定位。

（4）利用霍尔传感器来定位气缸的上、下限位，控制攻丝深度。

整个运动控制系统以PLC为核心，采用机械、气动和自动化组合模式进行生产，通过相应的传感器及执行元件降低劳动强度，提高工艺精度。
