1辣椒收获机分离装置的总体结构设计

1.1 辣椒收获机分离装置的总体方案

确定装置最佳结构参数，本文参照机载清选分离装置，设计制造了一台试验台，该设计具备的结构参数（星形盘间距、星形盘转速、星形轮组筛面倾斜角）可调的功能，该设计的总体结构主要包括风机、机架、主动轮、从动轮、星形盘、变速电机，如图1所示。

1.风机 2.机架3.从动轮 4.星形盘 5.主动轮 6.电机

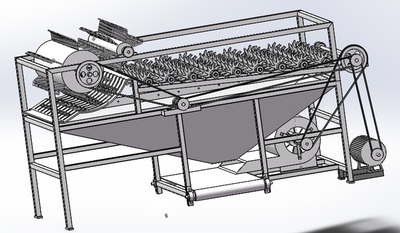

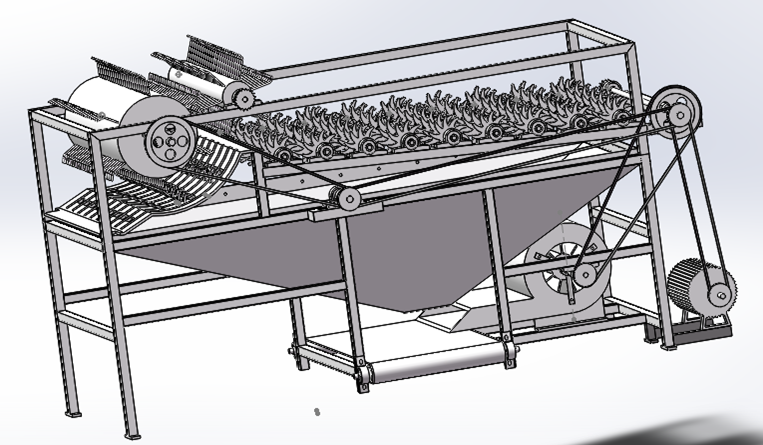

图1 辣椒收获机分离装置的总装图

1.2分离装置的工作原理

图2 辣椒分离装置的工作原理示意图

由于辣椒混合物通过皮带轮进入星型盘上，然后电机带动星型盘顺时针旋转，由于辣椒和椒叶，椒干，大小和重量不同，辣椒从星型轮之间掉入到进料斗中，最后风机吹走椒叶，辣椒进入集装箱里。

2 辣椒收获机分离装置关键机构的设计

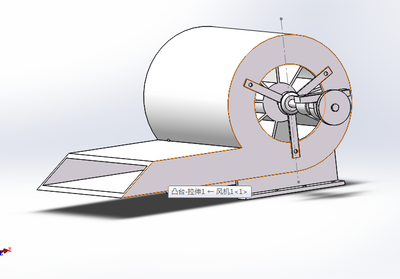

2.1风机的设计

本文主要采用气流分离辣椒叶片。只有准确把握胡椒和胡椒叶片的气动特性，才能更好地分析胡椒和胡椒叶片在气流场中的运动规律，确定胡椒和胡椒叶片的临界分离条件和最佳清选气流。本文研究的气动特性主要涉及辣椒叶片和辣椒叶片的悬浮速度^[17]。将辣椒和辣椒叶置于静止空气中，重力会使辣椒和辣椒叶做上下加速直线运动，速度会逐渐增加，下降过程会受到空气阻力的影响。当空气阻力等于辣椒和辣椒叶的重力时，辣椒和辣椒叶将做上下均匀的直线运动，此时辣椒和辣椒叶的动态速度称为沉降速度。如果线辣椒和辣椒叶以与沉降速度相等的速度置于上升气流中，线辣椒和辣椒叶将处于悬浮状态。将此时上升气流速度定义为悬浮速度，线辣椒和线辣椒叶片的悬浮速度不同。如果不考虑线辣椒混合物之间的碰撞等其它因素，当线辣椒和辣椒叶被放置在气流速度高于沉降速度的气流场中时，那么线椒和线椒叶子就会上升^[18]。否则，线辣椒和线辣椒的叶子会下降。

  本设计通过气流对辣椒叶等轻杂质进行清选分离，即根据线辣椒叶和辣椒叶悬浮速度的不同，控制清选气流速度，利用气流对线辣椒叶进行清选分离。
