大赛作品详情

作品名称：焊锡回收器
学校名称：青岛黄海学院
参赛队伍：电创二队
参赛学生：孙瑞山晏月欣李俊儒
指导老师：薛蕊宋娟

详细说明

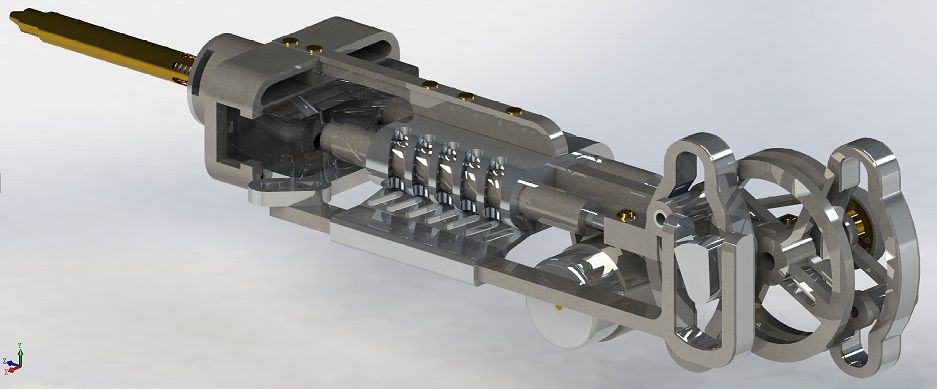

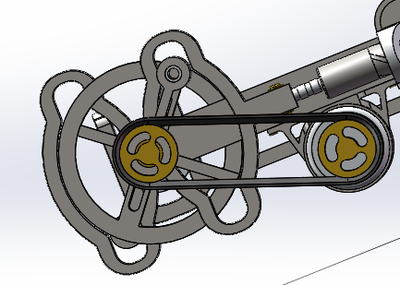

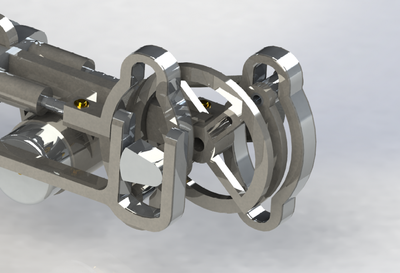

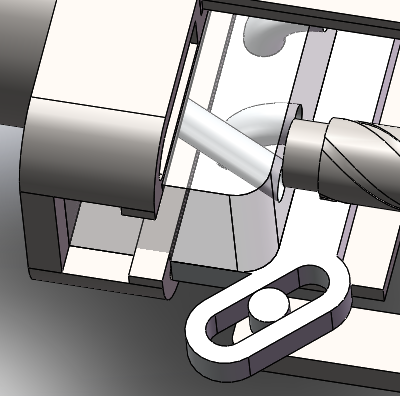

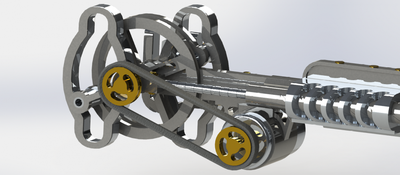

单驱动双凸轮自动焊锡回收机构是利用双凸轮机构带动双吸筒实现高效焊锡吸收的机构，机构的设计灵感来源于前苏联双管重机机构的供弹击发装置，该机构采用单电机驱动，带动双凸轮实现吸筒的推进，侧凸轮实现进出口切换器的转换。单驱动使回收机构动力系统更加简单，简化了整体机构运转。双凸轮带动双吸筒高效利用动力源。侧凸轮在同一电机的驱动下实现双吸筒对锡的吞吐，加少了动力源，提高了机构各部件的同步性。回收焊锡更加高效。综合市场吸锡筒的结构分析，增加热熔系统配合双凸轮推杆机构工作，实现了焊锡边加热边回收，大大地提高了回收效率。就如何提高熔锡效率，设计出了回收废锡更加充足、适用性广、实用性强的废锡回收机构。
