作品名称：自动清洁黑板擦
学校名称：武汉城市学院
参赛队伍：翻山队
参赛学生：熊雨晴张洪飞杨旭
指导老师：蔡容

详细说明

在传统的教学模式下，黑板、粉笔以及黑板擦都是必不可少的三大工具。但传统的擦黑板的方式费时又费力，并且漫天飞舞的的粉尘严重的影响了师生的健康，从而引发一些职业病。随着科学技术的飞速发展，我们利用了自己的创造力来研制了一种自动清洁黑板擦，此自动黑板擦代替了人来进行擦拭黑板工作，无需老师学生亲自擦拭黑板。提高课堂教学效率的同时也大大降低了粉尘对师生健康的损害。该黑板擦由外壳、微型电机、减速器、皮带、轴承、齿轮、齿条、伸缩装置、密封装置、吸尘部分等组成。

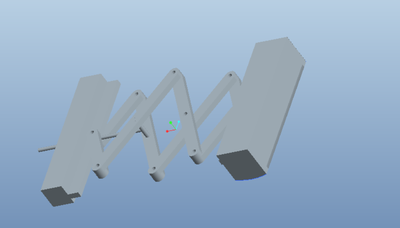

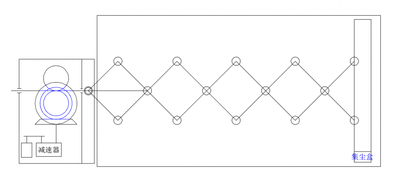

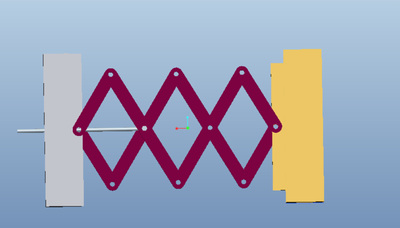

自动清洁黑板擦由电动机来进行驱动，通过皮带传动将电机轴功率传递给减速器。减速器再将动力传递给斜齿轮,斜齿轮带动与墙面平行的斜齿轮,从而带动同轴的圆柱齿轮旋转，进而推动齿条杆件，使伸缩装置运作，带动黑板擦机盒从上往下缓缓推进，最后达到清洁黑板的作用。

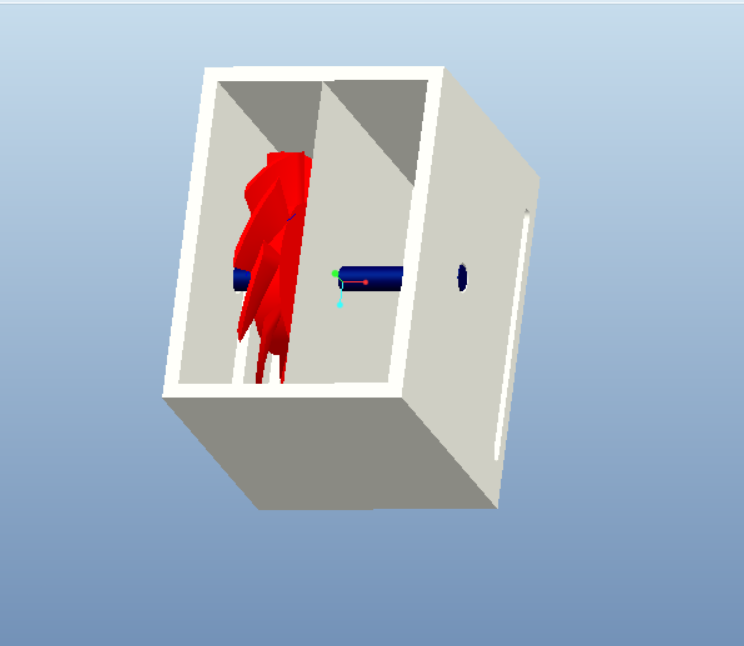

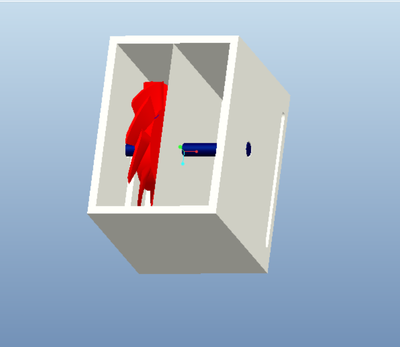

黑板擦机盒内安有与伸缩装置进行配合的凹槽装置，并在黑板擦周围采用了密封装置，以防粉尘泄露造成人体损害，同时黑板擦机盒内装有风扇吸尘器，将多次清洁黑板遗留的粉尘吸进可拆卸的集尘盒内。
