大赛作品详情

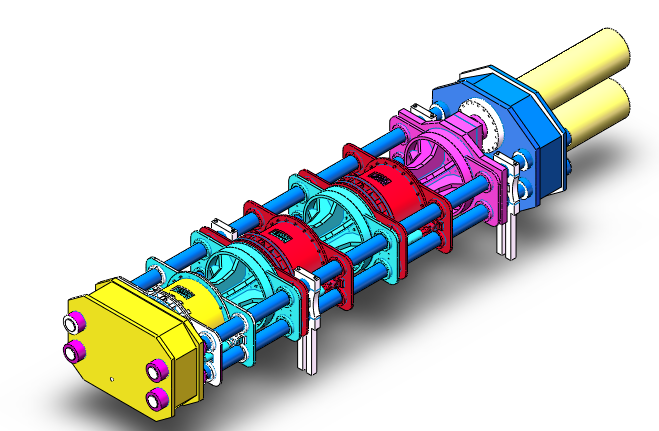

作品名称：800吨三箱式压滤机设计
学校名称：河北建筑工程学院
参赛队伍：创新
参赛学生：邵瑞楠刘南
指导老师：张灿果宋明星

详细说明

压滤机是目前市场上最有效的固液分离设备，它利用一种过滤介质，对物料施加一定的压力，使物体与液体分离开，从而实现固液分离。但现存的单缸式压滤机缸体小，压滤效率低，若增大缸体体积压滤效率会提高，但同时也会导致物料的含水率升高。本设计通过增加箱体数量，实现缸体的总体积增加，提高工作效率。且料筒及活塞通过吊耳和主梁滑套安置于横向的四根主梁之上，并在与主梁接触的主梁滑套处安装有滚轮，变滑动摩擦为滚动摩擦，减小了摩擦力，降低了工作过程中的能量的损失。同时也减小了对主梁的磨损。每个料筒的大、小压紧板设有滤水孔，并配有环形流水槽，且在物料与大小压紧板之间放置有耐压过滤网。方便原料的水分流出和原料饼的取出。

三箱式液压滤机有如下的特点。

（1）采用三箱式工作，在保证物料含水率的情况下，同时提高了工作效率。

（2）部分零件采用箱体式设计，节约材料，节省成本，工艺性能好。

（3）主梁与滑套处安装滚轮，变化动摩擦为滚动摩擦。减小了摩擦力，提高零件使用寿命。
