作品名称：前盖注塑成型工艺分析及模具设计
学校名称：广西大学
参赛队伍：地表最强队
参赛学生：耿婷韦玉庭
指导老师：丁江

详细说明

本设计中塑件的前盖为盒形件，内侧四处侧凹，一段有侧孔，平均壁厚1mm，无加强筋无凸台，转角处采用圆角过渡，内壁圆角半径为6mm，外壁圆角半径为7mm。对于薄壁盒形件，传统的机械加工存在浪费材料，同时加工精度难以保证等弊端，同时由于塑件存在侧孔，进一步增加了加工的难度。而注塑成型作为一种重要的塑料加工方法，具有生产周期短、产品表面优良、造型复杂等优点。因此，注塑成型加工方法更适用于该盒形件的加工。

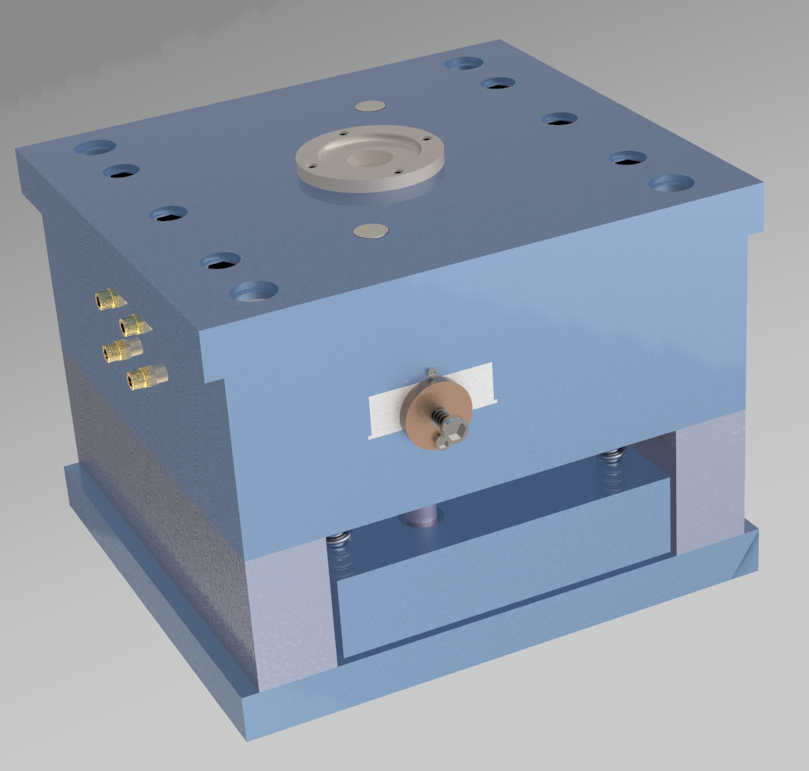

针对前盖加工困难的问题。设计了一款采取斜销侧向分型与抽芯机构进行侧向抽芯以及复位弹簧顶出机构进行推出的前盖注塑模具。经过工艺参数计算以及模流分析，证明了本设计能够有效地保证前盖的加工精度，解决加工困难的问题，同时提高了前盖加工的自动化程度及加工效率。
