作品名称：巨能吞压缩垃圾桶
学校名称：西安明德理工学院
参赛队伍：中国NB战队
参赛学生：赵思良孙双晨高绍义
指导老师：李郁

详细说明

目前市面上的的传统垃圾桶存在以下问题：

（1）垃圾箱功能单一，科技含量低。

（2）垃圾箱容量较小，导致垃圾外溢，影响市容。新型智能化垃圾桶尚未成形，所以如何科学合理地对垃圾桶进行改造，使其成为智能化压缩垃圾装置成为了我们要思考的重要问题，这也是本设计的着眼点。

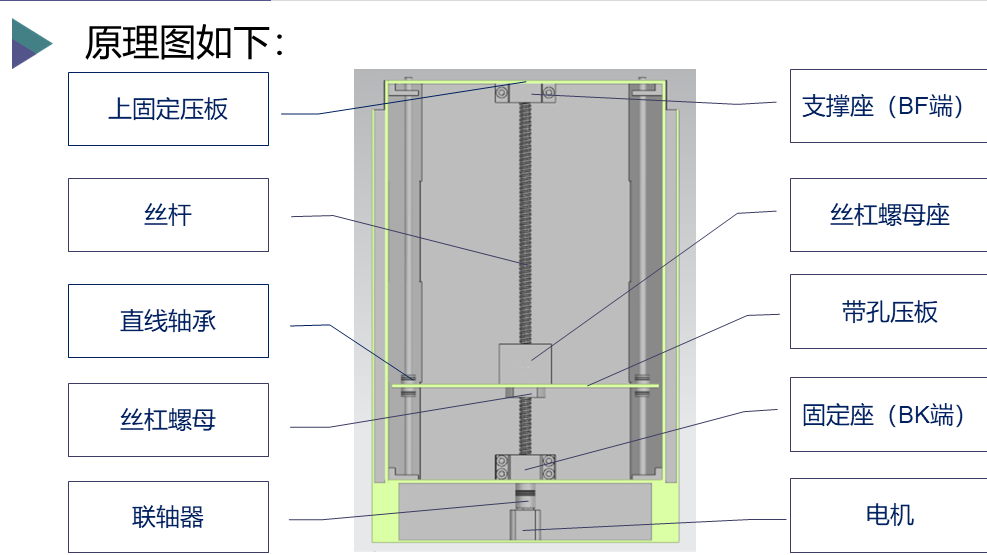

工作原理: 滚珠丝杠作为主动体，被动工件带孔压板通过螺母座和螺母连接。电源启动后，丝杠螺母随丝杆的转动角度按照导程转化成直线运动，滚珠丝杠带动压板由下而上运动将垃圾压缩至最顶端，再回到底端，大大提高垃圾桶空间利用率，从而构成智能化高效垃圾压缩装置，为压缩垃圾桶建立经济又简单的直线导向系统.

使用滚珠丝杠传动的优点：

1、摩擦损失小、传动效率高

2、精度高，定位准确

3、高速进给和微进给可能

4、轴向刚度高

5、传动效率高，摩擦小，摩擦角小于滚珠丝杠的螺旋角

创新点

1.利用滚珠丝杠传动机构及其工作原理，电机控制丝杠螺母直线运动提供带孔压板压缩垃圾的动力。

2.滚珠丝杠代替普通丝杠，滚珠运动效率高达95%以上。达到同样的运动结果所需的动力为使用普通丝杠的1/3，节能省电环保。

3.直流电源和动力电机集成动力系统，简化了传动系统结构。

敬请各位专家，老师指正！
