1. 开发背景及意义

随着世界城市经济的发展和人民生活水平的迅速提高，城市居民的健康意识逐渐增强，健身也成为人们日常生活中的重要组成部分。然而在日常生活中难免有无法进行户外锻炼的日子。坏天气，应酬太多，工作时间等等都让人们无法每天在户外进行必要的锻炼。健身器的出现尤其是室内健身器材起到了足不出户也可锻炼身体的作用。无论天气如何恶劣，无论白天黑夜拥有一台室内健身器便可以达到锻炼身体的目的。

2.结构功能

(1)健腹轮 跪坐，上身前倾，手臂来回推动健腹轮。

(2)哑铃 主轴两端的旋转手柄拆卸。

(3)仰卧起坐器 大哑铃片可拆卸，大哑铃片上端孔和主轴连 。

(4)跳绳 空手柄中的绳子和两个空手柄固定结合。

(5)双截棍 空手柄中的铁链和两个空手柄固定结合。

(6)臂力器 空管中的弹簧装到两个空手柄中，两个空手柄可拆卸。

1.设计原理

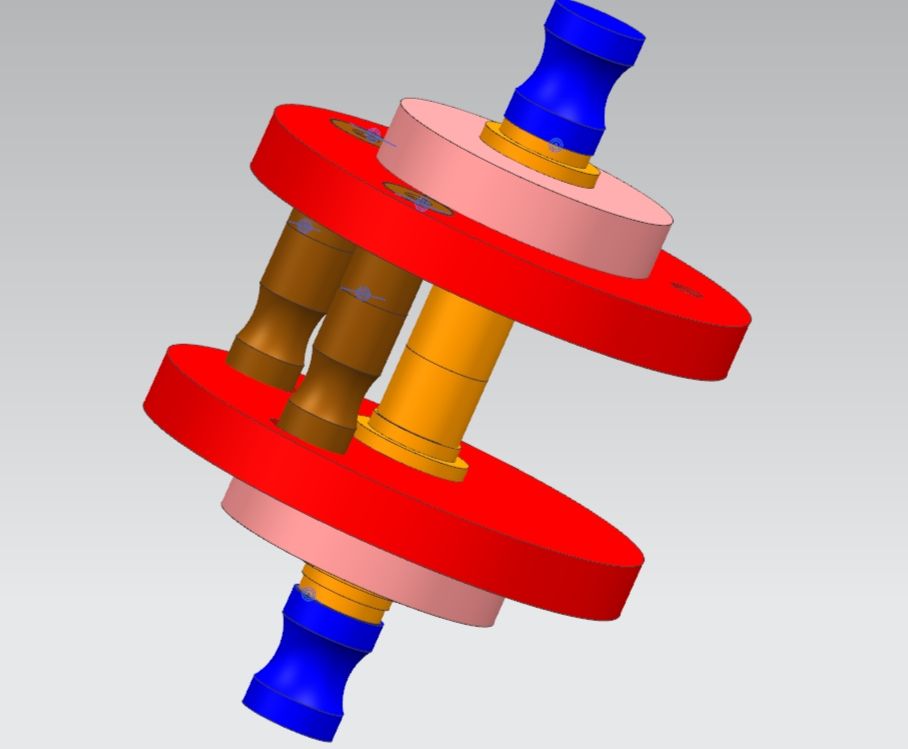

本产品将健腹轮、哑铃、仰卧起坐器、跳绳、双截棍、臂力器结合到一起组装成新式多功能健身器械，更加方便，减少占地空间，适合家庭健身。将主轴两端的旋转手柄拆卸，即可当哑铃使用;再将大哑铃片拆卸，使大哑铃片上端孔和主轴相连 ，即为仰卧起坐器;空手柄中的绳子和两个空手柄固定结合,即为跳绳；空手柄中的铁链和两个空手柄固定结合，即为双截棍；空管中的弹簧装到两个空手柄中固定结合，即为弹簧臂力器

2.设计方案

（1）总体长度比较短，方便携带；

（2）把轴承设计在手柄中，节省原材料；

（3）多处使用螺纹、环扣结构，方便拆卸和组装；

（4）旋转手柄间距较短，符合普通人的肩宽，适用于大众人群；中间握柄处符合正常人单手宽度，方便使用；

（5）旋转手柄和空心手柄适当采用曲面结构，方便锻炼时握紧。

（6）中间轴和手柄采用空心结构，方便装绳子、弹簧、锁链等。

（7）整体采用钢结构，既能增加质量，又能提高强度。

3.设计功能

（1）胸部锻炼 健腹轮可用于锻炼腹部，腰臀部，手臂上等身体各部位的赘肉，由于锻炼时所需要的场地简单，便于居家使用。

（2）腹部锻炼 仰卧起坐器会辅助锻炼者更好地做好仰卧起坐这个动作，对锻炼者的两脚进行固定，从而更好地控制自己的身体。它可以直接针对腹部肌肉群，通过动作上的细微变化，使腹部不同部位的肌肉得到锻炼，最终达到塑性效果。最为常见的仰卧起坐方法是将身体处于仰卧状态，腿部屈曲成90°左右，腿部平方于地面，借助仰卧起坐器使之固定，然后利用腹部肌肉坐立起来。

（3）腿部锻炼 将空手柄中的绳子和两个手柄固连，组成跳绳器械。跳绳是可以提高腿部耐力、灵活性和心肺能力的，作为有氧运动中效率较高的一种运动，耗时少且耗能大，还可起到训练平衡感和身体敏捷度的作用。

1.集多功能于一身

本产品将健腹轮、哑铃、臂力器、仰卧起坐器、跳绳、双截棍功能集中于一体，节省原材料，降低费用。

2.旋转手柄间距较短，中间握柄处符合正常人单手宽度，符合普通人的肩宽，适用于大众人群，方便使用。
