大赛作品详情

作品名称：小型多用途电火花铣削成型机
学校名称：华北科技学院
参赛队伍：华北科技学院队伍2
参赛学生：陈嘉伟闫祥
指导老师：李孝平罗建国

详细说明

在目前的模具生产中，大约1/3的加工工作仍是由电火花成形机床完成的，电火花的加工需要用到电极，而高速铣削在电火花电极制造方面已经起到了主导地位，高速铣削可对一些材料直接进行铣削加工，为电火花加工去除更多的加工余量，使放电加工时电极与工件的加工面均匀放电，电极损耗均匀，提高加工效率；虽然高速铣削技术的优势显著，但高速铣削加工三维曲面时得到的是非连续光滑表面，针对表面质量要求高的模具，用电火花进行精加工得到的面会更光滑；超声波可用于水晶、宝石等一些脆性材料钻孔和雕刻，工艺精细、损耗小且可将加工部分磨穿，打出更合适的小孔，是现代打孔工艺的先进设备。

由于现在加工较为单一，不能达到很好的预期效果，于是我们设计了这这款多用途的装置。

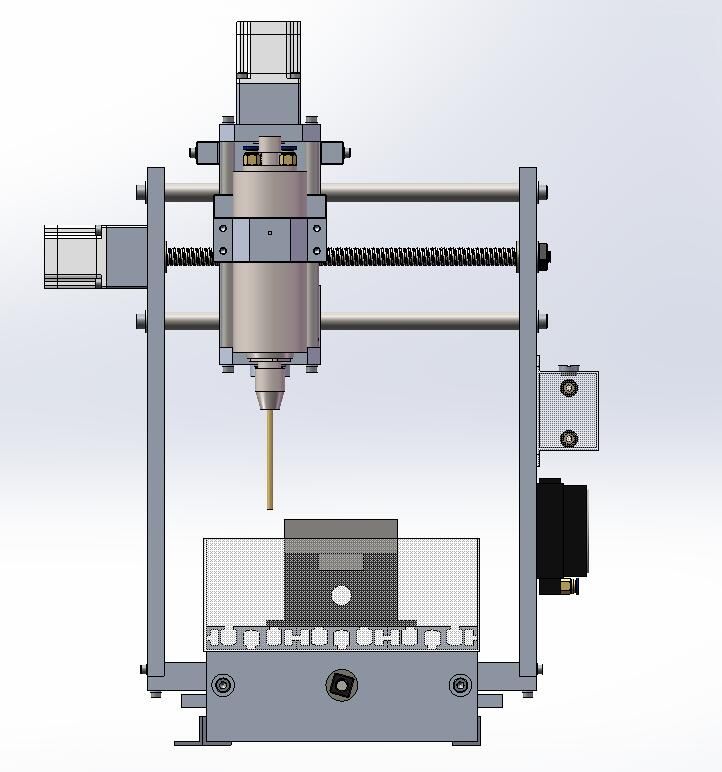

现在，数控设备在机械加工行业中应用越来越广泛，但其功能较为单一，而我们设计的小型多用途电火花铣削成型机是集电火花、铣削和超声波系统于一体的装置，可以完成不同方式的加工，如电火花平面磨削、成型刀具刃磨、快速去除断丝锥、螺栓、钻头，提高了加工效率；铣削加工与电火花加工可相互转换，避免了材料装拆的过程，提高了加工精度和效率；超声波打孔易于加工出复杂的孔型，保障了加工的精确度。在工作时由电脑内安装的专用软件进行设计和排版，再将刀具信息传输给单片机，数控系统将输入信息转化后，控制器把这些信息转化为信号，从而控制机器X,Y,Z三轴的走刀，完成制作过程。
