作品名称：气动攻丝机设计
学校名称：保定职业技术学院
参赛队伍：保职机电队
参赛学生：丁力川赵志安
指导老师：张德田高韶坤

详细说明

本设计产品为气动攻丝机。产品通过机械、气动、电气控制的结合，实现了工件自动定位、丝锥自动进给、自动退刀，可大大提高工作效率和加工精度。

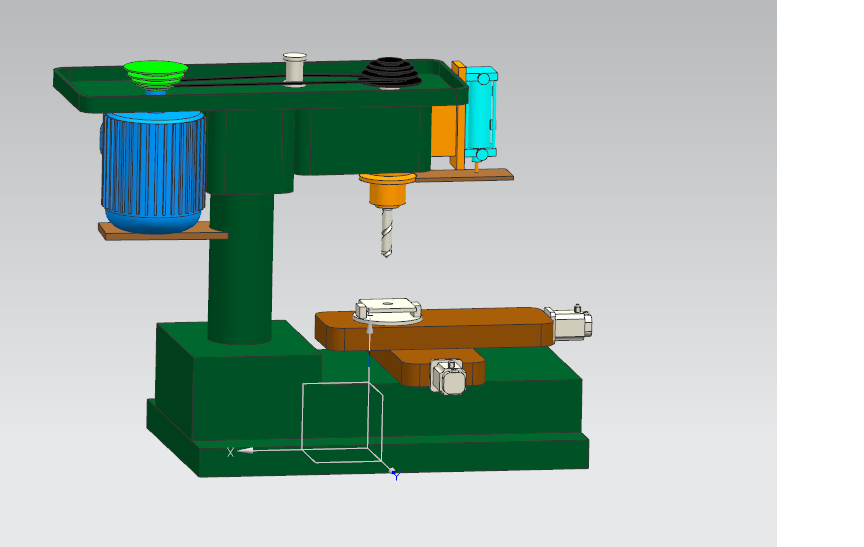

本产品主要包括底座、控制柜、主轴电动机、传动机构、气缸、主轴、十字滑台、伺服电动机、夹具、限位传感器、各类电磁阀等。

本产品设计主轴电动机正反转控制电路，通过带轮传动，带动丝锥正、反向转动，实现丝锥攻进、退刀时的自动换向。采用气缸的伸缩带动主轴上下运动，实现丝锥自动进给和退刀。刀具作业深度由气缸的行程控制，利用电磁开关检测气缸内置磁环的位置，来定位气缸的上、下限位，测量气缸行程，控制攻丝深度。工作台采用PLC控制伺服电机驱动十字滑台定位，通过X Y方向的运动，实现工件精准定位。

总之，产品具备“柔性制造、灵活通用”的能力，使用中不断锥，且能迅速适应被加工工件的变更。同时，本产品还具有结构简单，成本低的特点，具有较好的推广前景。
