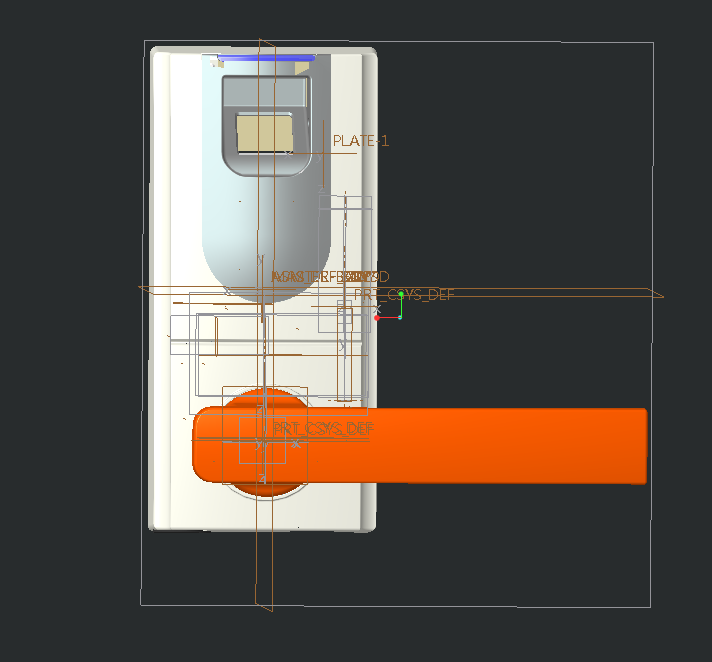

高安全性智能指纹锁的工作原理是利用齿轮传动装置，将人们开门时旋转门把手所产生的机械能通过齿轮组传动给直流发电机转化成电能供给蓄电池，把电能储存起来并供给其他用电设备。它主要由六部分组成，指纹扫描仪，齿轮传动组，直流发电机，主控单元，继电器和蓄电池。

当使用者开门时，手握住门把手，将拇指放在指纹扫描仪上进行指纹扫描，指纹扫描仪将识别的指纹数据发送给主控单元进行指纹识别，如果指纹正确，主控单元控制继电器闭合，电路导通，可以开启门锁；这时使用者手动旋转门把手开门，在门把手内部有一个主动齿轮组和一个被动齿轮组；主动齿轮组与把手连接，被动齿轮组与直流发电机连接，主动齿轮组随着门把手旋转带动从动齿轮组，从而带动直流发电机旋转产生电能供给蓄电池。最后，蓄电池为指纹扫描仪和主控单元等部分电路供电。指纹锁是计算机信息技术、电子技术、机械技术和现代五金工艺的完美结晶。

齿轮传动组主要由主动齿轮组和被动齿轮组两个部分组成，主动齿轮组多由齿轮半径大，齿数多的齿轮组成，主要的作用是连接门把手与被动齿轮组，通过一定的齿轮传动比和齿轮啮合将旋转产生的传动力放大；但是，随着旋转力的放大，旋转时产生的阻力就会增大；这时，我们引用被动齿轮组来减小旋转时产生的阻力；被动齿轮组多由半径小，齿数少的齿轮组成，主要的作用是连接主动齿轮组与直流发电机，通过一定的齿轮传动比和齿轮啮合将旋转时产生的阻力减小；这样，通过主动齿轮组和被动齿轮组的结合就可以把旋转时产生的机械力传动给直流发电机最后转化为电能。

主控单元采用ST公司生产的STM32F1系列处理器，STM32代表ARM Cortex-M内核的32位微控制器，具有高性能，实时性强，低功耗，便于低电压操作等优点，同时还易于开发。STM32F1系列时钟频率达到72MHz，是同类产品中性能最高的产品；基本型时钟频率为36MHz，以16位产品的价格得到比16位产品大幅提升的性能，是32位产品用户的最佳选择。两个系列都内置32K到128K的闪存，不同的是 SRAM的最大容量和外设接口的组合。时钟频率72MHz时，从闪存执行代码，STM32功耗36mA，是32位市场上功耗最低的产品；STM32具有12通道DMA控制器，支持的外设有定时器，ADC，DAC，SPI，IIC和UART等。

直流发电机采用低转速恒压直流发电机，输出电压为12V。输出电压可以直接供给蓄电池，也可以经过稳压电源电路达到5V供给指纹扫描仪，5V电压再经过稳压管和电阻并联达到3.3V电压供给主控单元。

指纹扫描仪采用宽电压低压（3.0V-5.5V）供电的ZK4500系列指纹扫描仪，采用高性能，免维护的光学指纹传感器，适用于任何手指，表面处理采用高品质ABS工业级塑料材料与防划伤纹理，可以使用高速USB接口通信，LED 屏幕状态显示，可用于SDK的二次开发；本产品采用UART串口与主控单元通信，数据传送稳定而且通信速率较快；指纹信息输入采用上位机输入，保证信息的保密性。
