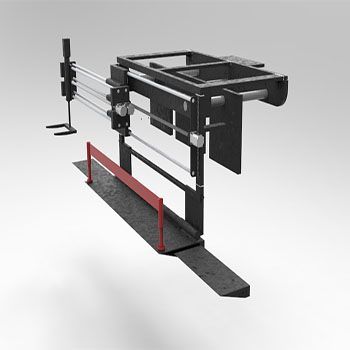

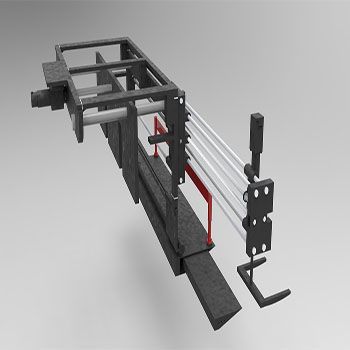

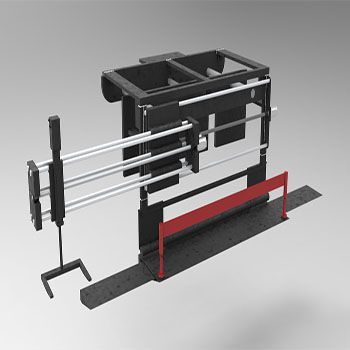

本作品涉及一种辅助安装人员安装空调外机的装置。它主要由墙壁夹钳机构、站立平台机构、竖直平移机构、横向平移系统四部分构成。

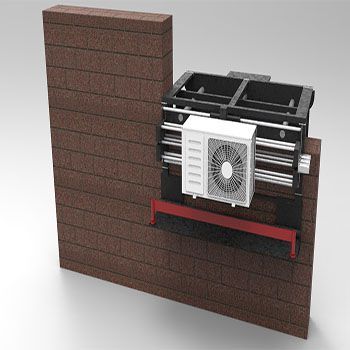

    墙壁夹钳机构由液压缸、液压缸支架、夹板、夹板连接、固定零件等组成。其动力由液压缸提供。该机构为在符合自身条件的前提下根据台虎钳进行改进的，通过液压缸的活塞带动夹板，使之能根据不同户型的墙壁厚度进行调节并夹紧，扩大了本装置的使用范围，提高了其牢固性与利用率。

    站立平台机构由踏板、伸缩板面、旋转轴、护栏、伸缩杆、连接固定零件等组成。踏板与旋转轴相连接，在完成外机的安装后可以将踏板进行折叠，便于拆卸与携带，且踏板加工成三棱柱的形状，大大增加了它的稳固性。伸缩板面可根据外机安装辅助装置到外机支架的距离进行调节，使安装人员的活动空间大幅增加。护栏与伸缩杆相连接，可以根据安装人员的身高对护栏的高度进行调整，另外，在拆卸本装置时可将护栏缩至最短，便于本装置的拆卸与携带。

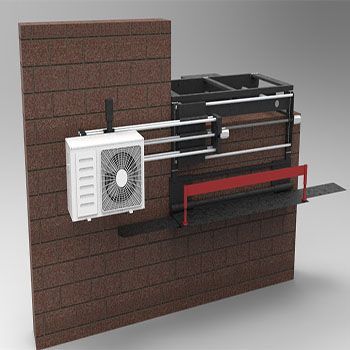

    竖直平移机构由电机、推杆、滑轨、固定轴等组成，用于控制外机托架的竖直运动。另外竖直平移机构通过滑轨与横向平移机构上的丝杠进行配合，可以使竖直平移机构进行横向移动，从而实现将空调外机精准无误地放到外机支架上，改变了只靠人力搬运空调外机至外机支架上的现状，大大节省了人力并减小了安全隐患。

    横向平移系统由电机、丝杠、连接板、连接轴、各类支架等组成。该系统由两个横向平移机构组成，且两平移机构由连接板相连接。电机带动下层平移机构可左右平移，保证了上层平移机构的伸出长度，另外，上层平移机构的丝杠与竖直平移机构相连接，也可使上层平移机构的伸出长度增加，使本辅助装置能根据装置到外机支架的距离进行调整横向伸出长度。另外，下层平移机构的存在，使得上层平移机构能进行双向平移，且平移的导程都可以达到最大化。
