一、开发背景

被测工件本身是套零件，其上孔ф20与ф10属于空间异面孔，要求这两个孔距为270.08，这个公差属于IT6级精度，测量上存在很大的困难，用普通量具需要借助很多手段来完成，工件的固定问题，量具的固定问题都需要解决，由于市场没有这一类测量仪器，故设计一套专门测量此工件的量具，以便于产品的生产以及生产效率的提高。

二、结构说明

工件通过心轴16和支架17左端面确定在检具中的正确位置，心轴16通过调整环15装入到支架17中，为了防止心轴16轴向窜动，通过紧固螺栓与支架17进行紧固联接。支架17通过垫铁与基座2连接。

百分表通过立柱10与基座2相连，百分表的高度需要通过立柱10、调节轴12与滚花螺母11实现上下的移动，而小心轴7与基座2水平调节是通过两端调整母5来保证。

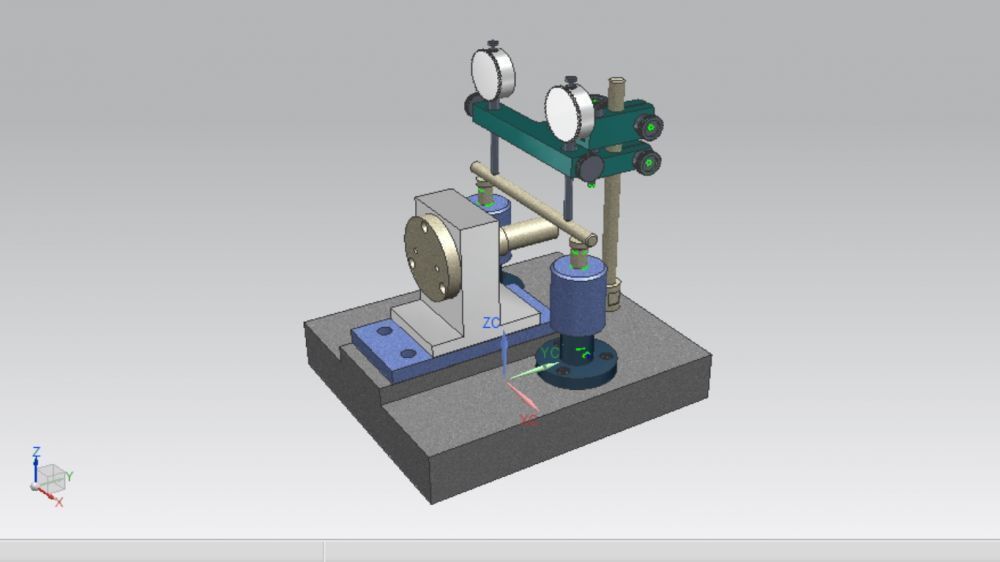

结构图

孔距检具的结构图见上图所示。由22种零件组成。主要的有检具体，定位元件.测量元件百分表等。

三、功能与使用说明

孔距的测量是通过计算高度差间接获得。

测量前，需要用调整环15调整心轴16距离基座2的高度，并用高度尺量高度距离为h1,然后将小心轴7装入到工件ф10的小孔内，再将其和心轴16装配到检具中，通过支架的左端面进行轴向定位，确定工件在检具中的位置。调节调节轴12的位置，保证两个百分表与小心轴7接触。通过调节两端的调节螺母2，保证两个百分表度数一致，此时说明小心轴7与基座2平行，用高度尺量出此时小心轴7与基座2的距离h2。

孔距距离h即为h= h2-h1。
