球心距测量仪

被测工件是含有球面的轴类零件，其中被测零件的球面直径为Φ44h5, 精度要求非常高。我们需要测量的是球心到圆柱体端面的距离尺寸28±0.02，该尺寸精度属于IT7。

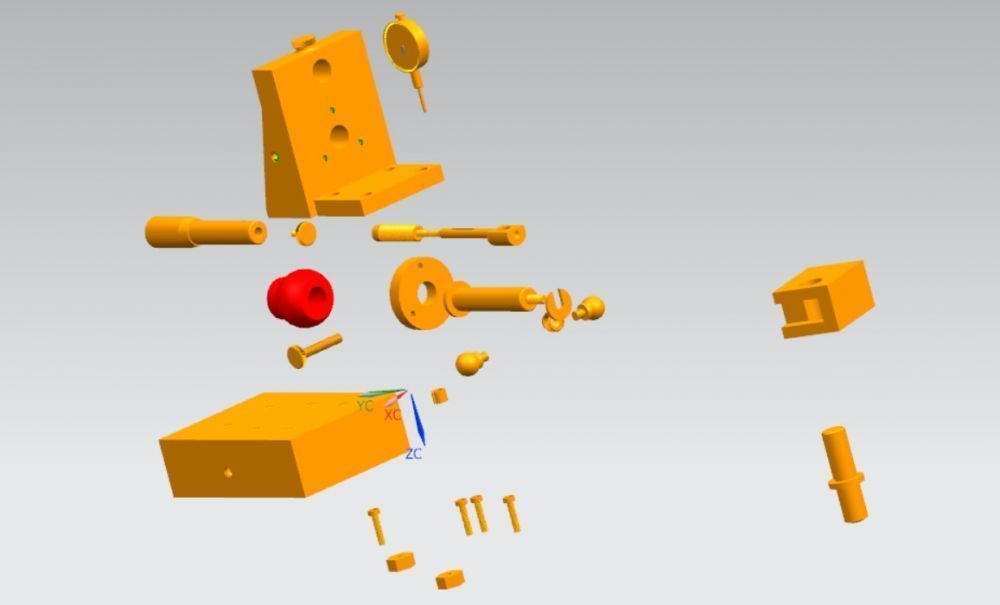

球心距测量仪就是对被测量工件的球心距进行测量的专用仪器，它由24种零件组成。以金属的基础元件基座作为基础，在该基座上由检具体和测量装置组成。主要的有基础元件基座、检具体，定位元件定位轴、侧定位块、下定位块。检具体上的定位孔、定位轴、侧定位块对被测零件进行定位支撑，再由开口垫和滚花螺母使被测球头零件得到固定，测量元件有百分表、微分筒等。

球心距测量仪使用前，先做校正工作：松开滚花长螺钉，抽出定位轴，把校表块套放在下定位块上，并用手推动校表块套使其校准面与侧定位块贴紧，松开滚花止钉，可以左右转动测杆，粗调百分表的触头在校表块套内的校表轴的上母线上，而后旋紧滚花止钉，使测杆固定，再旋转微分筒，微调百分表的触头正好在校表轴母线上，记住微分筒对齐螺纹轴套7上的横母线的格数为起点（作为假想零位）。拿开校表块套，装上定位轴，旋紧滚花长螺钉，装上工件便可测量。

测量时，先安装工件，然后旋转微分筒使百分表的触头在表值为最大时，认为百分表的触头是在工件球面的中心上；这时查看微分筒相对螺纹轴套上横母线旋转的格数，便知工件的实际尺寸。因为螺纹内套的外螺纹为M14×1.25，内螺纹为M6×1.15。所以，旋转微分筒一圈，测杆9前进（或后退）为1.25-1.15=0.1。微分筒旋转一个格，测杆前进（或后退）的距离为0.1/50=0.002。

高精度的球心距测量一直是个难题，由于没有直接的量具进行测量，我们进行了专用测量仪设计，测量数据可以直接读取，仪器简单可靠，使用、操作方便，测量准确、并且经济实用。具有非常好的先进性和创新性。如提高测量精度也可以把百分表更换千分表，其对精度保证更准确，精度更高。
