1.产品简介

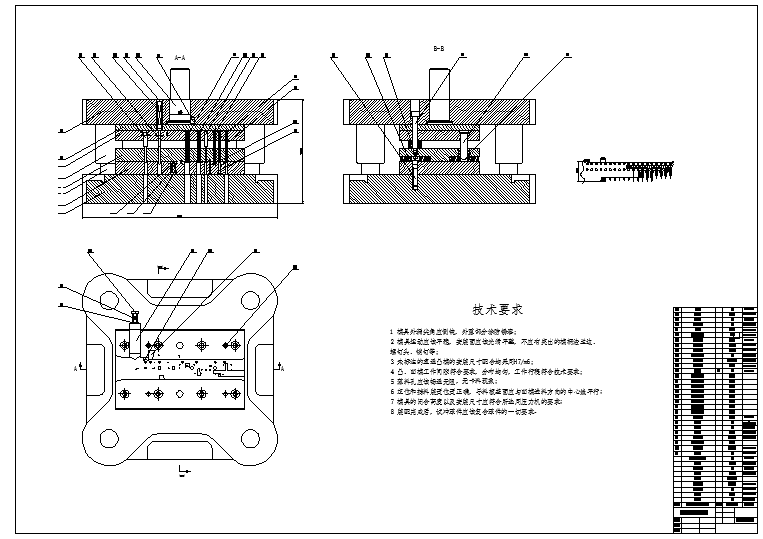

电位器接线片是电子设备上一种常用的电子元件，其生产方式属于大批大量生产。如何在保证加工质量的前提下提高生产效率、降低生产成本是制约相应产品销量和效益的重要问题。以往常采用单工序模或复合模的生产方式，产品质量不容易保证并且效率低、成本高。在详细分析了电位器接线片产品结构特点的基础上并参考原有设计方案重新设计了一套级进模的生产工艺方案，该方案具有生产效率高，加工精度容易保证，生产成本低等诸多优点。该级进模具有9道工序组成，投产后每送进一个步距便会生产一件成品。通过PRO-E建立了三维实体模型，经过模拟分析验证了该结构功能的实现。

2.设计说明

电位器接线片零件图，材料为软黄铜带H68，厚度为0.4mm，大批量生产。

通过工艺方案分析拟采用有废料的排样工艺方案，该方案具有送进步距小模具总体结构尺寸小，生产效率高的特点。为了使冲压模具压力中心与模柄重合，提高模具的使用寿命。

通过综合精度分析，该零件的生产采用精度较高的模具，模架选择导向平稳精度高的模架，现选用滑动导向四导柱模架。根据冲裁力的计算结果，查阅标准，选用闭式单点机械压力机，公称压力为160KN，最大封闭高度220mm，封闭高度调节量为60mm，工作台尺寸左右宽度为450mm，前后宽度为300mm，滑块行程为70mm，行程次数为115次·min－1，模柄孔尺寸为φ30mm×50mm，工作台板厚度为60mm。

3.产品特色

该设计的级进模生产方式只需要一套模具就能完成电位器接线片所有成形工序，占地面积小，生产效率高，产品生产过程中重复定位精度高，加工质量容易保证。该模具强度高，使用寿命长，能够降低生产成本。
