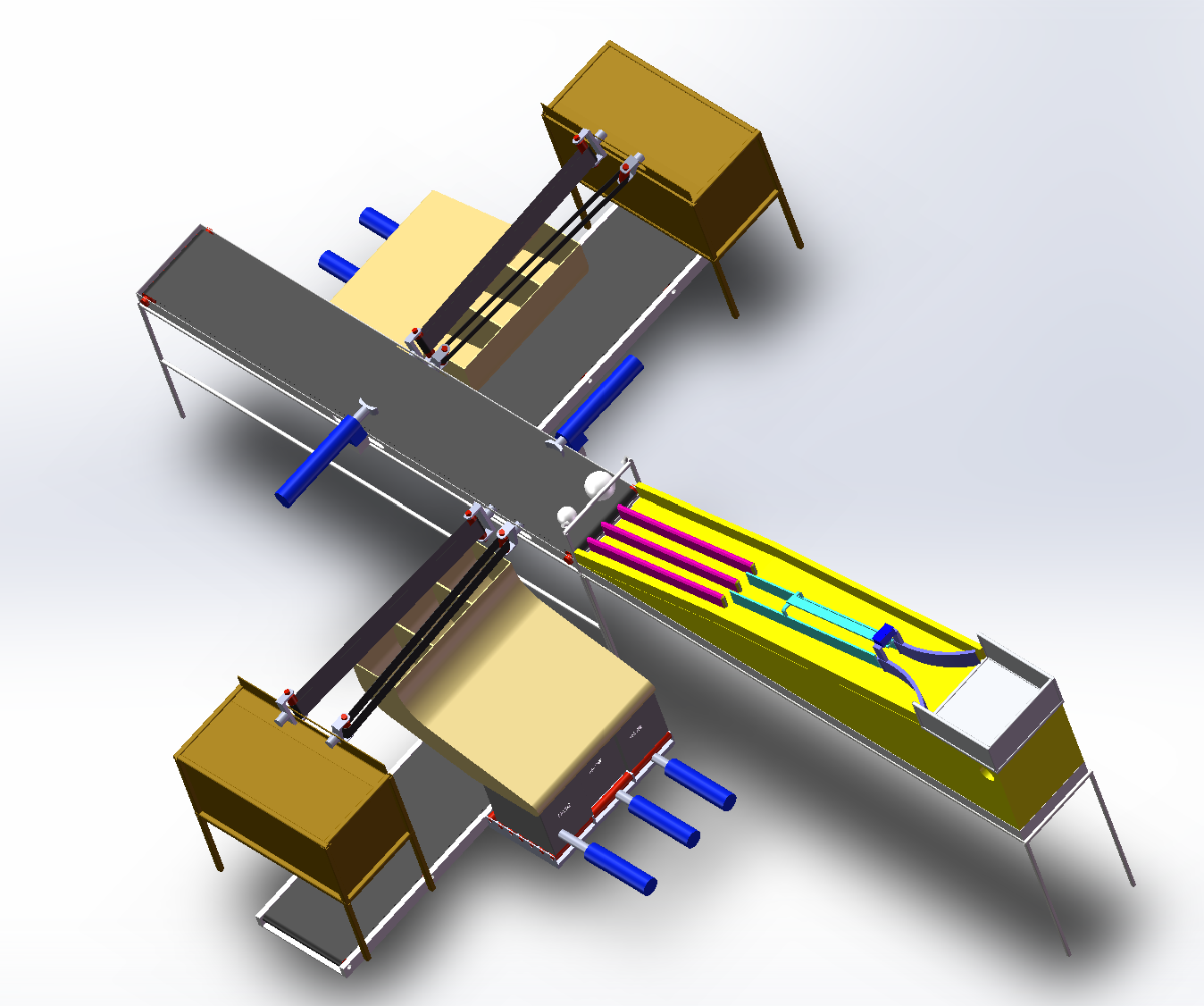

该机构由分拣设备、主架体、重力传感器、图像识别系统、气压缸和传动装置组成，各结构配合精确，在实际运作过程中可实现各零件间的巧妙运作。

设备在实际运行中主要包括三大区域：电子分类区、传动分拣区、商品传送区，包括识别装置、传动装置、气缸装置、分拣装置，四大装置之间合理搭配运作。在电子分类区，需将水果放在分拣导轨的接收水果源上，随后，水果由于分拣设备的坡度原因，水果依次向前滚落运动。通过提前设定的参照数值，使得传感器支配分拣导轨根据果径大小来回摆动，将水果输送至相应的四个分轨道，完成初步分拣。之后进入传动分拣区，通过摄像头的图像识别功能，采集到所设定的信息后，摄像头会产生相应的电子信号，通过传感器发出，使得靠近摄像头一侧的气压缸工作，将符合设定信息的水果推送到气压缸前方的分拣装置，进行第二级分拣。通过前后不平行的传送带来进行第二级分拣（传送带根据水果大小可调），根据传送带设定的间距来进行分拣。之后，再将符合第二个气压缸所设定信息的水果通过传感器传输到气压缸，将其传送到对应的分拣装置来进行第三级分拣，不符合这两级分拣的水果将会传送到传送带另一侧便于收集。在分拣收集结束后，最后进入商品传送区，水果通过导管传送到收集箱，而收集箱下方具有重力传感器，当传感器达到设定的参数值后，通过电磁阀控制的气压缸将对应的收集箱推出，随后会被传送带送离机体，分拣机全部工作程序完成。
