大赛作品详情

作品名称：凸轮-齿轮减速机构设计与运动分析及模型加工
学校名称：大连海洋大学应用技术学院
参赛队伍：创新创意
参赛学生：李霄云李健航王跃斌
指导老师：荣治明

详细说明

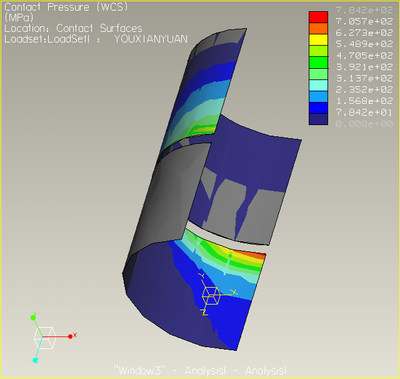

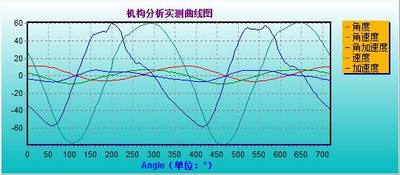

VPD技术的实现需要一系列的支撑技术，而虚拟装配技术正是其中的核心技术之一，虚拟装配技术作为虚拟现实技术在机械设计与机械制造领域的重要应用之一，运用现代的计算机辅助设计手段，设定零件的形状和尺寸、定位误差等，预测装配精度，评价装配工艺，从而更全面地为产品设计和生产提供支持；运用平面机构运动搭接分析软件检测各种平面凸轮机构活动构件的位移、速度和加速度，并通过计算机显示运动曲线；通过对构件运动曲线的分析可了解机构运动规律及机构运动状态，进而对机构进行重新设计与装配调整。

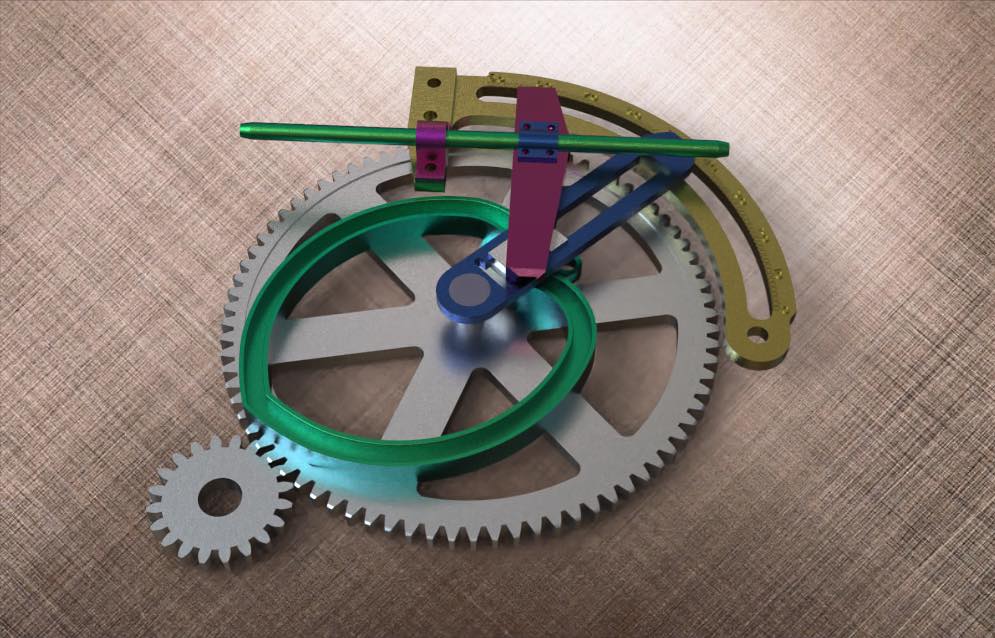

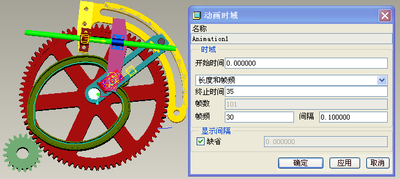

1.在进行机械机构设计时，建立模型后通过虚拟手段，在电脑上模拟所设计的机构，以达到在虚拟的环境中模拟现实机构运动的目的。对于提高设计效率、降低成本有很大的作用。
2.运用平面机构运动搭接实验台灵活拼装各种平面传动机构，拼装的机构能保证配合精度，运动灵活，无卡滞和干涉现象。

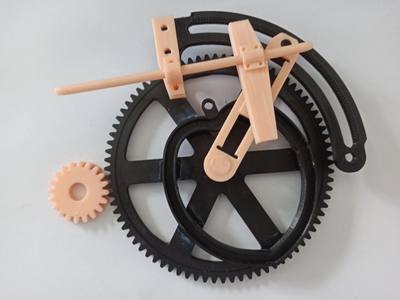

3.将机械加工设备（线切割、加工中心）资源运用到机械机构设计中，实现产品模型化展示。
