大赛作品详情

作品名称：激光电焊
学校名称：盐城工学院服装
参赛队伍：自信即巅峰
参赛学生：王益露钱龙江曹雷
指导老师：王熙

详细说明

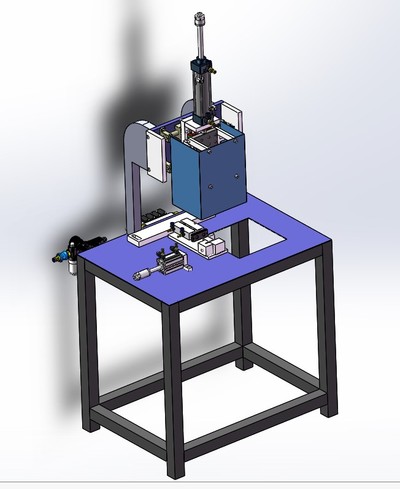

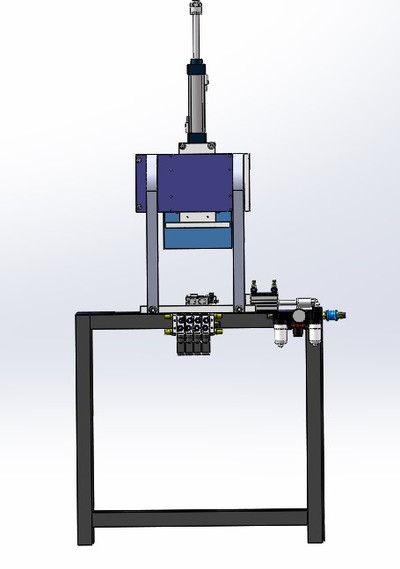

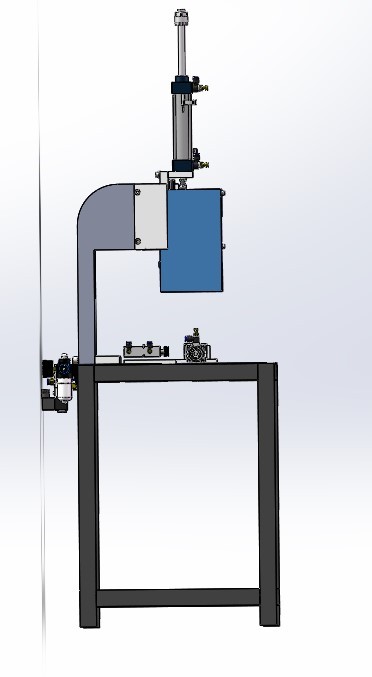

激光点焊机主要由激光器、电源及控制、冷却机、导光及调焦、双目体视显微观察几部分构成，结构紧凑，体积小。与激光束同轴的显微坐标指示，使得工件定位容易，不需要特殊的夹具。激光功率、脉冲频率、脉宽均可通过控制面板预置和更改。电源采用抽屉式结构，易于移出，因而本设备操作和维修方便。不需要填充焊料，焊接速度高，接点可靠，工件变形小，成型美观利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定熔池。它是一种新型的焊接方式，激光焊接主要针对薄壁材料、精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊等，深宽比高，焊缝宽度小，热影响区小、变形小，焊接速度快，焊缝平整、美观，焊后无需处理或只需简单处理，焊缝质量高，无气孔，可精确控制，聚焦光点小，定位精度高，易实现自动化。

焊接特性
属于熔融焊接，以激光束为能源，冲击在焊件接头上。
激光束可由平面光学元件(如镜子)导引，随后再以反射聚焦元件或镜片将光束投射在焊缝上。
激光焊接机属非接触式焊接，作业过程不需加压，但需使用惰性气体以防熔池氧化，填料金属偶有使用。
激光焊可以与MIG焊组成激光MIG复合焊，实现大熔深焊接，同时热输入量比MIG焊大为减小。

关键元器件如陶瓷激光腔体采用国际知名厂家的产品，保证了设备的高可靠和高性能。

独特的YAG晶体冷却方式，提高了光束质量和氙灯的寿命，降低了使用费用。
