作品名称：风电叶片根部合模缝打磨装置
学校名称：山东理工大学
参赛队伍：梦之队
参赛学生：杨在顺王江晨宫豪
指导老师：张磊安

详细说明

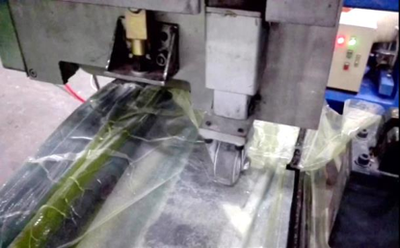

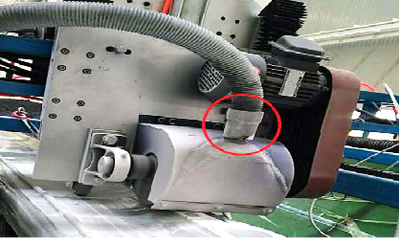

本产品是一种用于风力发电叶片的根部合模打磨装置，属于风电叶片加工设备领域。包括：打磨装置与模具的安装定位工装；两组叶片打磨机构；丝杠螺母进给机构；叶片打磨机构中设有弹性缓冲机构，弹性缓冲机构向下推动叶片打磨机构；打磨定位装置固定在弹性缓冲机构的下端，与叶片磨具边缘接触定位，能够自动根据叶片轮廓的坡度进行调节，打磨出所需要的叶片合模轮廓，也可通过打磨定位装置来控制打磨深度；用来防止打磨产生的粉尘飘散的除尘罩。

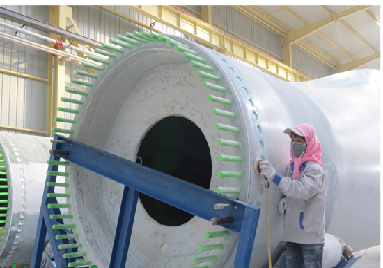

本发明的有益效果是：提高了打磨效率及打磨质量；与人工打磨相比较使用更安全，可避免因电动、气动工具上切割片、打磨片破裂，碎片切入人的小腹，伤及人身安全；有效降低了打磨时的粉尘，改善了打磨时车间的环境。
