大赛作品详情

作品名称：抗震性免耕施肥播种机
学校名称：山东理工大学
参赛队伍：三个臭皮匠
参赛学生：栾啸飞李长安李孝旭
指导老师：张华强

详细说明

开发背景：免耕施肥播种机是保护性耕种农艺的重要的一体化设备，随着耕地流转的合法化，土地流转规模化种植是解决包产到户种植效率低下的重要途径。农地的规模化、现代化种植是未来的发展趋势。免耕施肥播种机未来同样向着联合作业的方式发展，现有的减震装置通常是通过竖直的减震弹簧进行减震，相对来说支撑面较小，支撑的稳定性较差，上方的装置容易发生水平方向的晃动，同时固定的减震弹簧不便于对装置的支撑高度进行调节，使得播种机在部分崎岖路面的适用性较差。

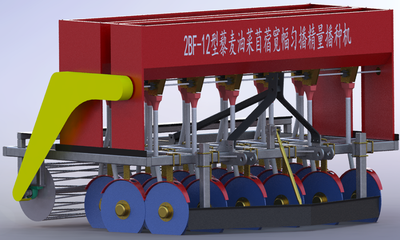

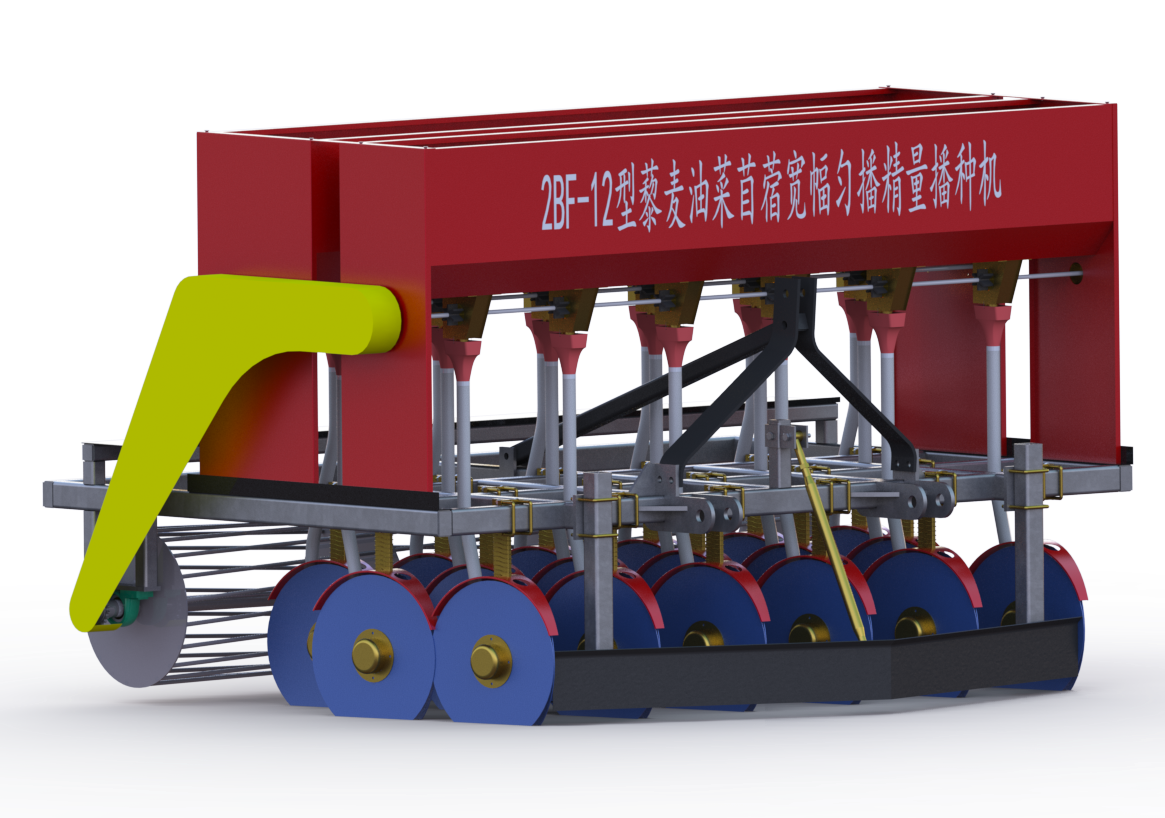

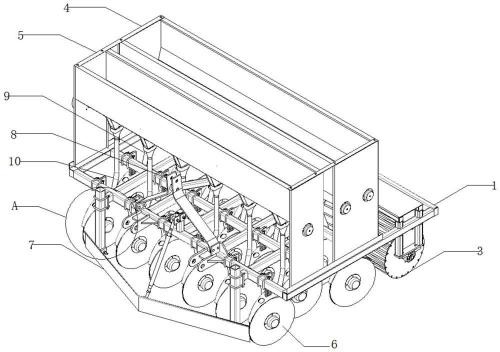

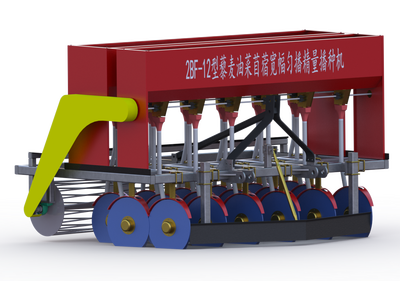

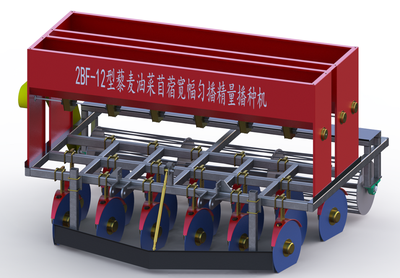

结构说明：图1为本设计的立体图、图2为本设计的后俯视图、图3为本设计的俯视图、图4为图1中A处放大图简介图1.jpg 图1 设计立体图简介图2.jpg 图2 设计后俯视图

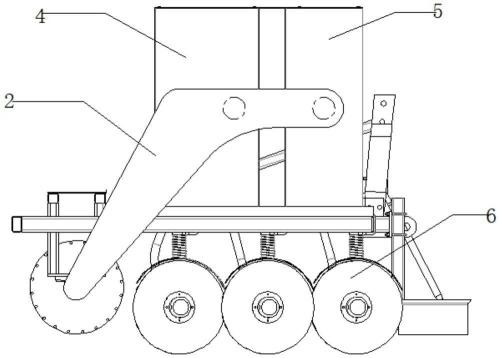

图3 设计俯视图

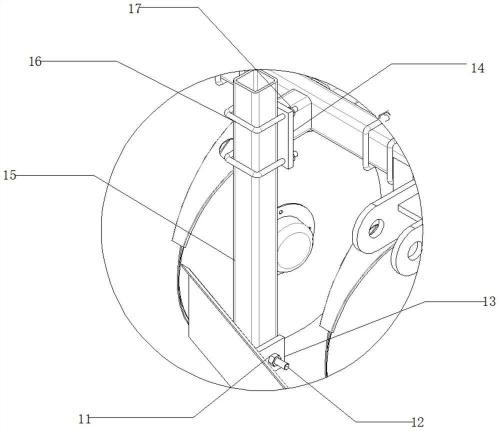

图4 A处放大图

图中：1、机架；2、传动保护壳；3、滚筒；4、播种箱；5、施肥箱；6、圆盘开沟器；7、圆盘开沟器保护挡板；8、牵引架；9、播种器；10、施肥器；11、禁锢螺环；12、禁锢螺栓；13、衔接板件；14、固定板件；15、连接方管；16、U型螺杆；17、固定螺环。

功能与使用说明：通过滚筒3、圆盘开沟器6和圆盘开沟器保护挡板7的设置，在播种机前面加装刮板7，不仅保护了圆盘开沟器6，同时也使得播种过程更为顺利，免耕施肥播种机整个施肥开沟和播种开沟都使用了圆盘开沟器6，由二个回转的平面圆盘组成，在前下方相交于一点，工作时靠重力和弹簧附加力入土，圆盘滚动切割土壤并向二边挤压，形成V形种沟，施肥播种动力使用了链轮链条传动，使得传动稳定性增加，抗震动能力及传动件使用寿命更加持久，本实用新型通过播种箱4、施肥箱5、播种器9和施肥器10的设置，前进的同时圆盘开沟器保护挡板7刮开土块，杂草等障碍，为圆盘开沟器6开沟做好铺垫，接着圆盘开沟器6开沟，前六个圆盘配合着施肥箱5，在开沟的同时将肥料播撒在土壤之中，后两排12个开沟器配合着后部的播种箱4，在施肥结束之后，将种子均匀的点在12行种沟之中，最后面的笼形滚筒3，在施肥播种结束后将开沟器排开的土滚平，将土块碾碎，同时在种子上面覆上一层土层，施肥、播种顺序清晰，方便作业人员操作，提升设备施肥、播种灵活性。
