大赛作品详情

作品名称:基于物联网的智能机械化自动测量装置
学校名称:山东理工大学
参赛队伍:青春制造
参赛学生:苏春杰 李田田 王冉
指导老师:程祥

详细说明
  近年来,随着工农业和交通道路建设的迅速发展,电力需求日益增大,电网规模不断扩大,交直流电网不断增多,电力系统输电线路电压等级不断提高,大量电气设备和绝缘子被应用于输变电系统中。输变电绝缘子作为电力设施的重要组成部分,爬电距离是评估其绝缘状态的重要参数。电网防污闪及过电压绝缘配合评估工作需要对其进行实际测量核查,并建立规范化与标准化的在运绝缘子爬距数据库,为绝缘子维护与更新工作提供依据。

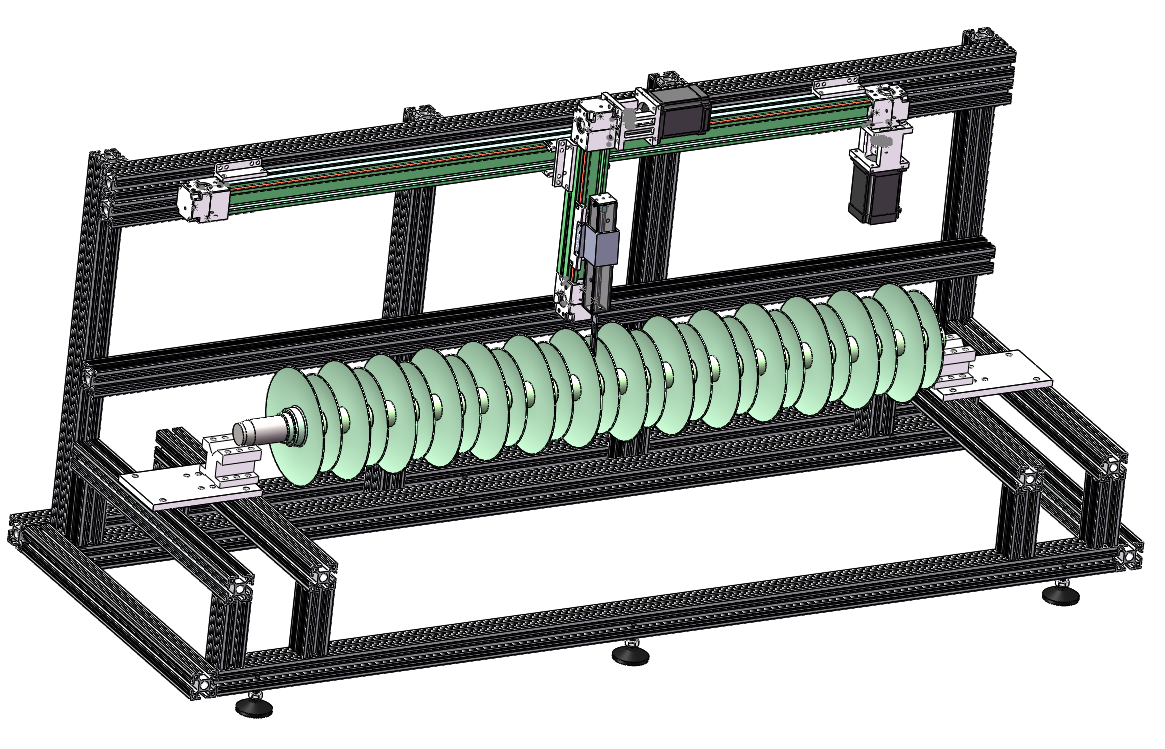

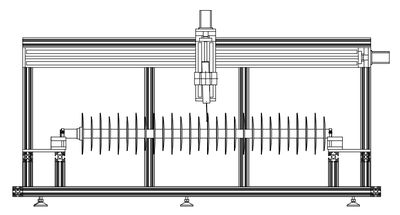

  该测量装置组成部分主要有控制系统、X向直线电动位移平台、Z向直线电动位移平台、探头、滚轮、伞裙、计数器、压力传感器等。
  测量装置测量绝缘子爬距的方法为:
  步骤S1、调整V型块的位置,将被测工件放置于V型块上,通过压板进行完全定位。使得绝缘子的回转中心线、滚轮接触面的中心圆同面。
  步骤S2、将探头移动至绝缘子的一端,打开控制程序,探头与探针一齐向下移动,当滚轮接触到工件芯棒表面,探头外壳继续向下移动,直到螺栓三与接触铜片三接触触发信号,X向直线电动位移平台匀速正向移动,滚轮开始转动,滚轮上触点与楔形接触块,每接触一次,计数器记录一圈。
  步骤S3、当滚轮接触伞裙凹面,探针压缩接触弹簧,直到螺栓三与接触铜片一接触触发信号,Z向直线电动位移平台开始向上匀速移动,滚轮开始转动。
  步骤S4、当滚轮移动至伞裙上方时,螺栓三与接触铜片一断开,接触弹簧恢复原位,X向直线电动位移平台正向移动一个伞裙厚度距离,Z向直线电动位移平台开始向下匀速移动,直到螺栓三与接触铜片三再次接触触发信号,X向直线电动位移平台匀速正向移动;重复这个过程,即可测量绝缘子伞裙的爬距。
  测量装置的创新性:(1)采用自动化控制,减小了测量误差;(2)使用滚轮式接触方式,提高了测量精度;(3)使用课题组自主研发的探头,提高了测量精度;
(4)能够实现对不同类型的绝缘子爬距进行自动化测量。

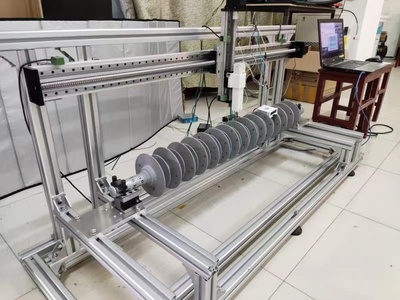

  本装置是基于物联网的智能机械化自动测量装置,可以满足输变电绝缘子爬距的测量,解决了现有测量方法操作复杂、精度低、效率低的问题,为今后的绝缘子测量工作提供了新方法和手段。
