作品名称：轴承座钻夹具的优化设计
学校名称：大连科技学院
参赛队伍：夹具设计团队
参赛学生：任昱昕梁奎李鑫
指导老师：刘海影王亮

详细说明

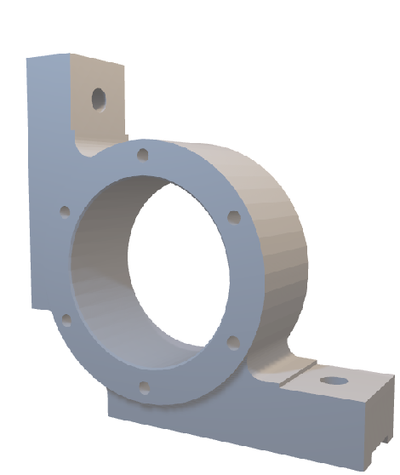

轴承座是机械设备中最关键的零部件之一，应用十分广泛。机械制造类企业若想生存发展，使产品得到用户的青睐，必须不断提高轴承座零件的加工质量与生产效率。

传统夹具的螺旋装夹装置不仅增加了工人的劳动强度，也增加了人为的加工误差，从而增加了装夹所需要的时间，所以在设计夹具中引用更加先进的夹紧元件，来减少工人的辅助时间。

根据具体零件的结构，设计出更便于装夹的夹具结构是提高生产效率、减少工人的辅助时间的不错选择。

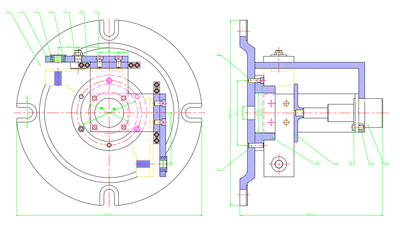

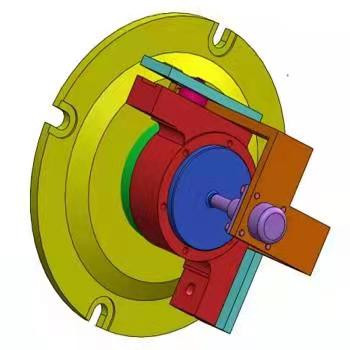

该产品对轴承座两个位置方向成90度、直径为25mm孔的钻加工设计了专用的钻夹具。夹具体、定位元件及夹紧元件均采用模块式元件，导向装置采用可换式钻套，夹紧装置采用液压缸进行夹紧，利用了旋转工作台可以进行90度翻转，使夹具在一次装夹中就可以完成两个位置方向不同的孔的钻工，以达到减少辅助时间，提高生产率的目的。
