大赛作品详情

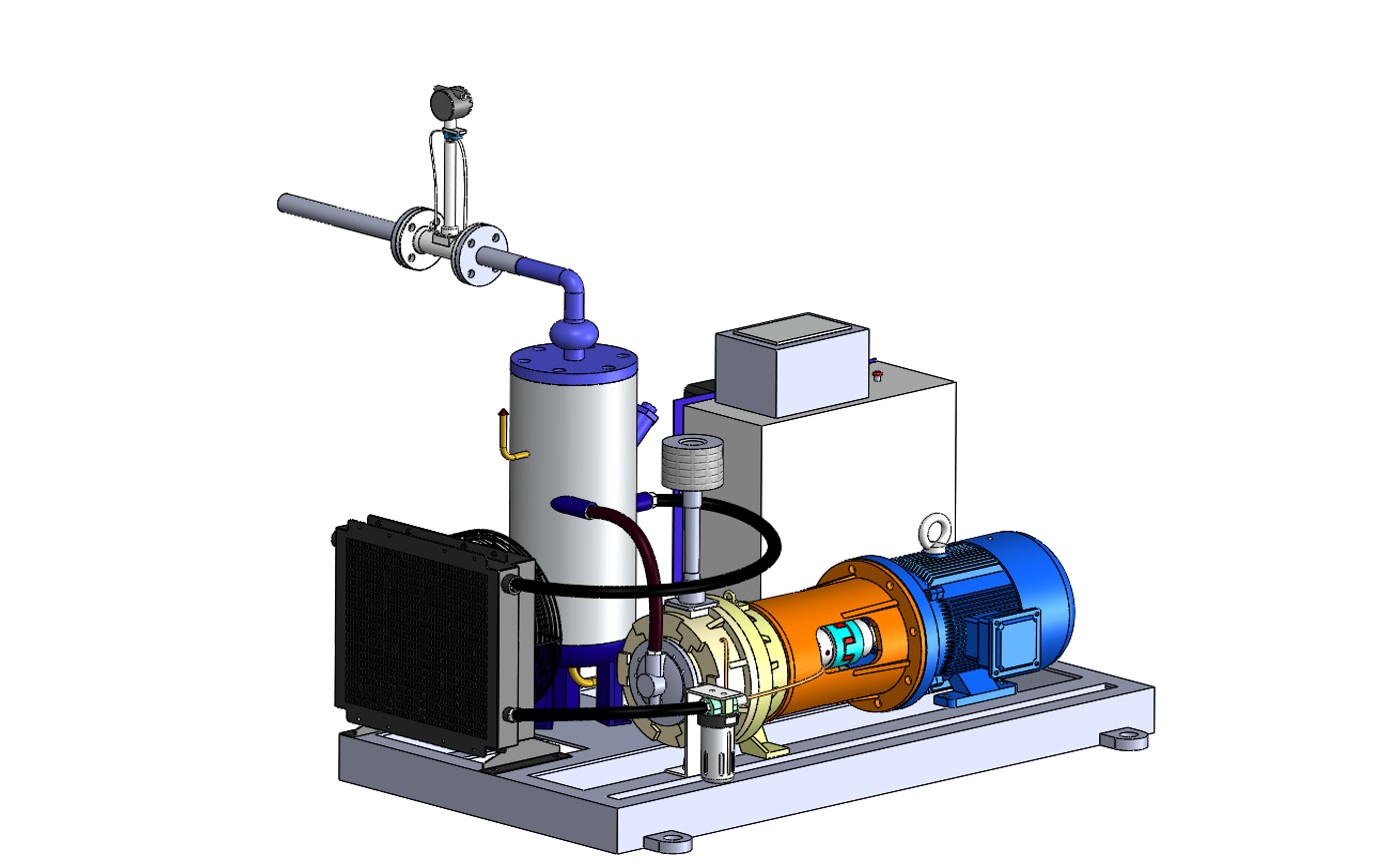

作品名称：新型高效涡旋式空气压缩机
学校名称：山东理工大学
参赛队伍：十二号扳手
参赛学生：朱玉麒朱帅伦张立国
指导老师：袁伟郭前建

详细说明

该涡旋式压缩机具有结构紧凑、噪音低、重量轻、振动小、能耗小、寿命长、输气连续平稳、运行可靠、气源清洁、自控水平高等特点，是一种新型空气压缩机。重大技术创新和先进性主要体现在以下几个方面：

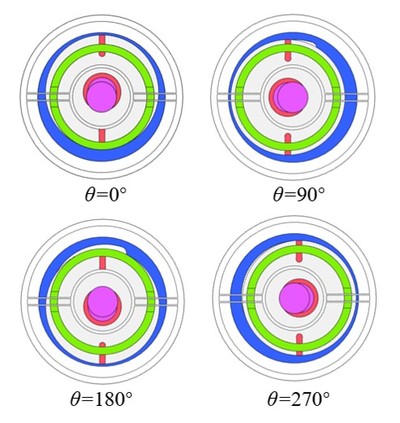

1. 独特的动、静涡盘型线设计：应用函数渐开线设计，确保动盘圆心与静盘圆心合拢时，动、静涡盘涡旋体始终在同一平面上，使圆心涡旋线的空气经过平滑点时被压出，确保气流排除无死角。

2. 运动形式与定位方式优化：由滑动接触方式转变为偏心轴相对动涡盘及基座的滚动接触。研发了动涡盘定位方法及装置，简化了安装过程，解决了同类涡旋机靠动涡盘背面与机座环形凸台的平面摩擦定位，确保了主轴的轴向精确定位，限制了整个运动部件的向后窜动。

3. 使用性能优异：涡旋式空气压缩机的零件少，特别是易损部件少，结构紧凑，且回转半径小，线速度仅为 2 m/s，磨耗少，机械效率高，振动小，噪声低，故障率大幅降低，可靠性高；通过吸气增压效应，消除余隙容积，使得压缩机容积效率高达 98%以上，排气的阻力损失几乎为零，且无运动机构的直接接触产生的摩擦损失，机械效率高。
