作品名称：鞋套包装机
学校名称：武汉城市职业学院
参赛队伍：鞋套包装机
参赛学生：王义山陈翼飞
指导老师：袁博张涛

详细说明

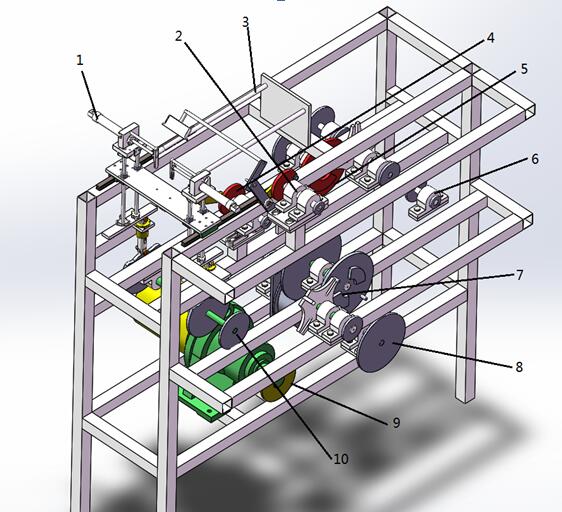

鞋套包装机在结构设计曲柄滑块传动装置、凸轮装置以及曲柄摇杆机构，曲柄滑块传动装置带动滑动板在滑轨上前后滑动，凸轮装置带动升降杆实现了上下滑动升降，曲柄摇杆机构能够带动夹爪实现配合穿套和规整鞋套的动作，巧妙实现了穿套过程的全部机械化操作。采用伸缩装置带动夹爪左右移动，实现了对鞋套上橡皮筋的绷紧，同时通过在夹爪上设置槽口以及防滑面的方式，有效避免了夹爪在绷紧橡皮筋的过程中出现橡皮筋滑出松脱的情况。

（1）鞋套包装机在结构设计中主要涉及到曲柄滑块机构、曲柄摆杆机构、凸轮机构、相邻转为角不等槽轮机构和传动机构的设计工作，采用模块化设计方法。

（2）鞋套包装机在施工和编织实验中主要涉及到鞋套拉伸规律分析以及利用该规律指导实验和鞋套编织机在设计过程中的部分结构优化。

（3）本发明采用了曲柄滑块传动装置、凸轮装置以及曲柄摇杆机构，曲柄滑块传动装置带动滑动板在滑轨上前后滑动，凸轮装置带动升降杆实现了上下滑动升降，曲柄摇杆机构能够带动夹爪实现配合穿套和规整鞋套的动作，巧妙实现了穿套过程的全部机械化操作。

（4）发明采用伸缩装置带动夹爪左右移动，实现了对鞋套上橡皮筋的绷紧，同时通过在夹爪上设置槽口以及防滑面的方式，有效避免了夹爪在绷紧橡皮筋的过程中出现橡皮筋滑出松脱的情况。
