大赛作品详情

作品名称：桌面智能空调
学校名称：南京航空航天大学
参赛队伍：创聚联盟
参赛学生：孙荣山刘梦祥孙刘
指导老师：吴金文蓝化煜

详细说明

一、设计背景

随着社会的发展、科学技术的不断提高，我们的生活水平也越来越好，在我国一、二线城市中绝大部分的家庭都安装了空调、冰箱等制冷设备，但是现在市面上90%以上的制冷设施都是以氟利昂作为制冷介质，这种制冷剂（氟利昂）一旦泄露就会污染环境，而它还需要在高温高压的环境下使用，存在着很多安全隐患。

二、设计目的与意义

因此我打算设计一台不需要制冷剂、不需要高压环境、可以放在桌面使用的智能空调，它采用了半导体电子制冷技术，利用半导体热电转换特性既可以制冷也可以制热；它就是采用“半导体制冷片”作为冷热源的桌面智能空调，它不用制冷剂，对环境没有污染，绿色环保、启动快，控制灵活，既可制冷，又可供热，其制冷片可以做成各种形状，适用任何地方，甚至在失重或超重状态下都可以继续工作。

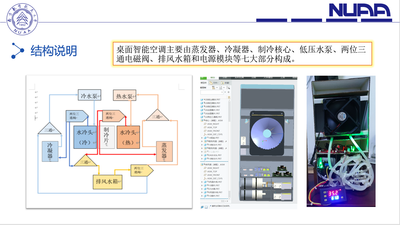

三、结构说明、

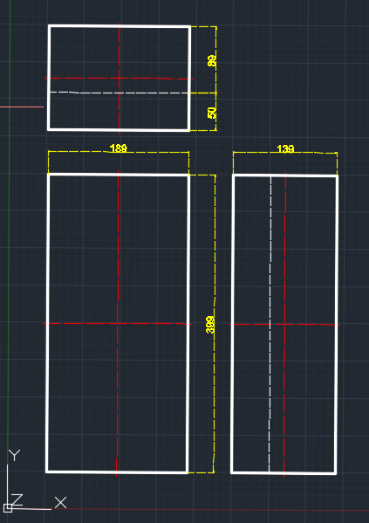

1.桌面智能空调的整体尺寸

后壳：

宽89mm

前盖：

宽50mm

整体尺寸：

长189mm

宽139mm

高399mm

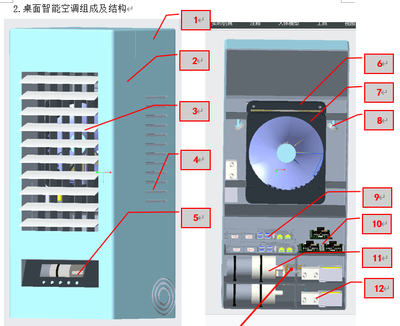

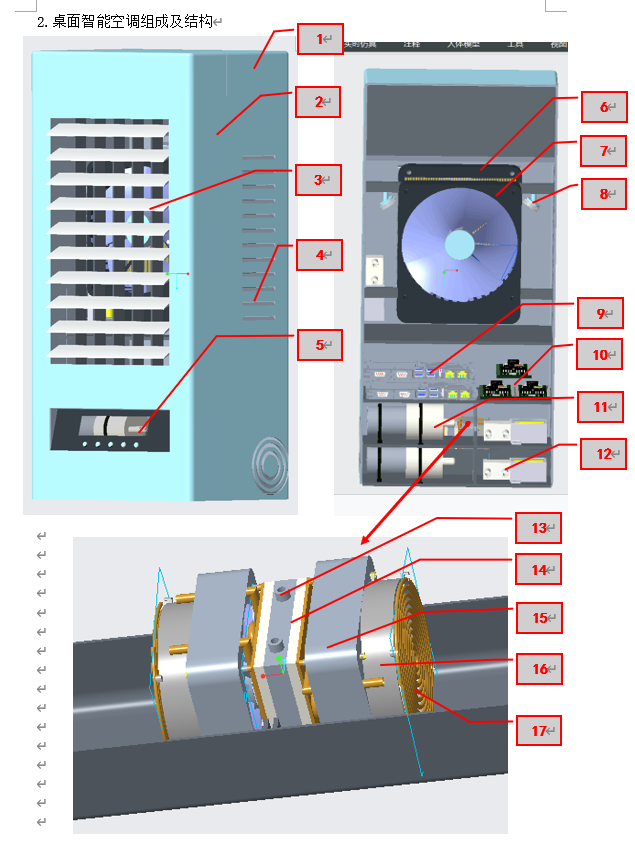

1—后壳；2—前盖；3—导流板；4—散热孔；5—显示与控制屏；6—水箱；

7—出风风扇；8—加湿器x2；9—主控制电路板；10—调压、降压整流电路；

11—直流输水泵x2；12—两位三通电磁阀x3；13—导热水冷头x3；

14—半导体制冷片x2；15—散热风扇x2；16—铜网支架x2；17—散热铜网x2

18—传感器及温度检测、控制器等。

四、工作原理

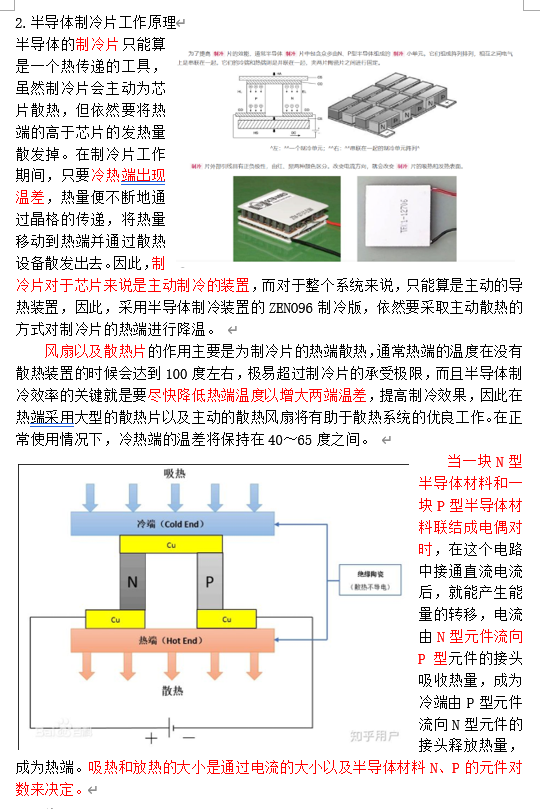

1. 半导体制冷片简介

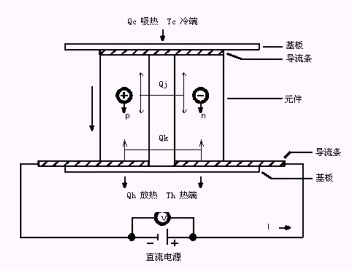

半导体制冷片是根据热点效应，采用特殊半导体材料----热电堆，能够将电能直接转换为热能，效率较高。加在其两端的电压可以在一定的范围内调节，一般来说，制冷量随着电压的升高而增加。但是，要提高制冷效果（降低冷端的温度），还与制冷片所处环境有非常大的关系，例如，可以采取措施，通过降低热锻温度，防止冷端从环境吸热等来提高制冷效果。半导体制冷片的用途很多，可用于制作便携冷藏保温箱、冷热饮水机等，也可用于电子器件的散热。
