大赛作品详情

作品名称：模具导向组件自动润滑系统
学校名称：大连科技学院
参赛队伍：金色畅想团队
参赛学生：魏恒奥张馨月陈子豪
指导老师：朱洪军程瑞

详细说明

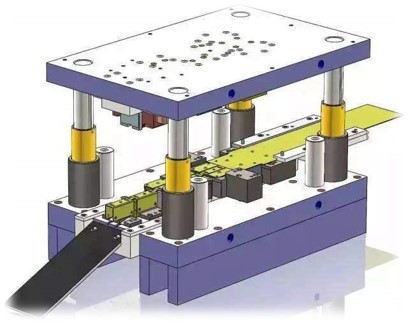

模具是工业生产上用以冲压、注塑压铸成型得到所需产品的工具。这种工具由各种零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。素有“工业之母”的称号。模具的导向装置的作用是引导上模与下模以正确位置对合。最常见的导向装置就是导柱与导套组件。要想延长导柱导套的使用寿命，仅靠导柱导套自身品质是不够的，还需要精心维护与检修与润滑。

模具工作过程中导柱导套润滑系统非常重要，当前的导向组件润滑以人工手动加润滑油为主，操作工人使用刷子将润滑油涂抹在导柱上，通过导套与导柱的往复运动使润滑油均匀，该操作方式依赖于工人的责任心和技术技能，无法确保生产过程的可靠有效控制，不能适应当今社会大批量、自动化生产需求，同时，由于涂抹润滑油用量过多，导致工作环境被污染，严重影响产品质量和生产安全。

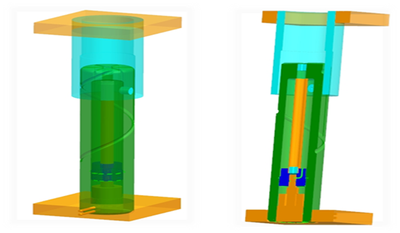

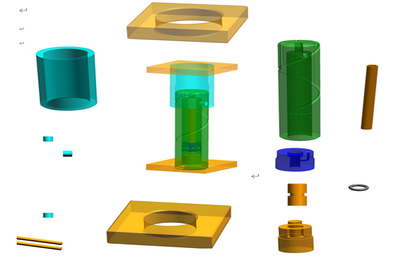

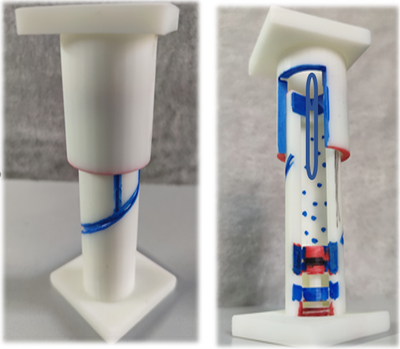

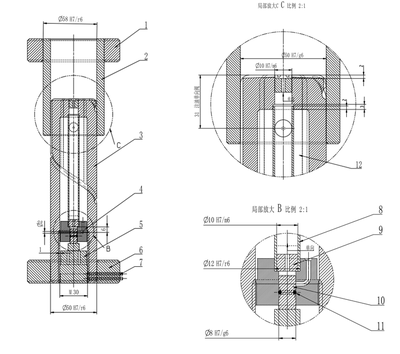

本设计机构所有的零件全部隐藏于导柱内部，避免原来外部机构的庞大臃肿，合理的利用模具导柱内部空间，同时，该机构将伺服电机和冲压设备往复运动次数有机的结合，依据模具工作次数提供油量的多少，使润滑油量的多少控制得更为精确可靠。

总之，体内导柱、导套体内自动润滑系统充分合理利用模具导柱内部空间，可以精确实现润滑油定量的控制，拆卸方便，维护简易，满足生产需求，提高模具使用寿命。
