作品名称：通过式钢管束焊接生产线
学校名称：沈阳城市学院
参赛队伍：绿良新品
参赛学生：张华龙秦栗悦王元龙
指导老师：杨征于硕

详细说明

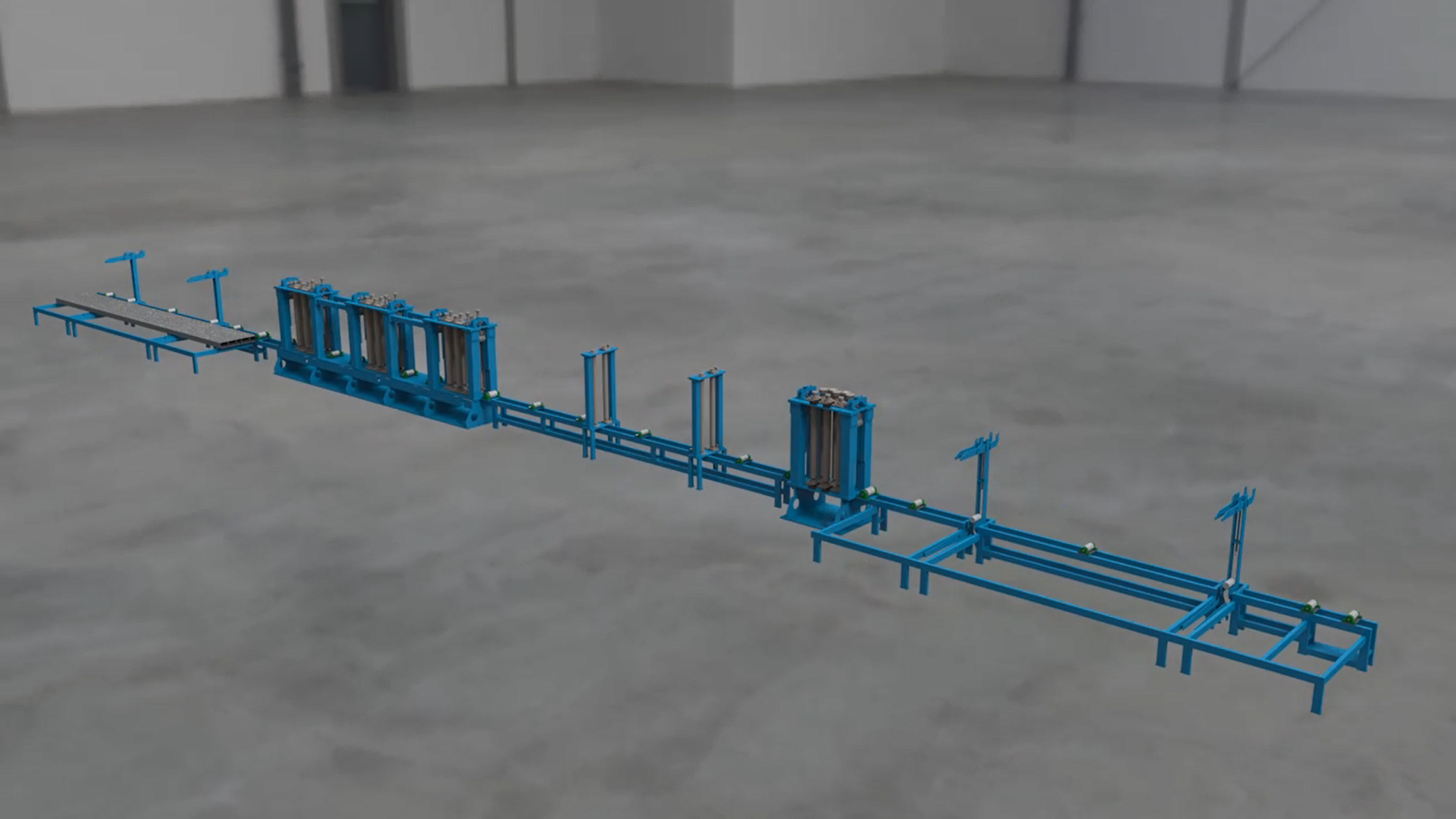

通过式钢管束焊接生产线是一种对冷弯成型的U型钢进行焊接的一套设备，生产的产品主要应用于钢结构建筑，现阶段钢管束的焊接主要由人工完成，工作效率和质量受人为影响较大。本设备可以很大程度上提高产品的良品率，同时大大降低了生产成本。相对于其他厂商的设备，减少了机械手的使用，在保证产品质量的同时，进一步的降低了成本。

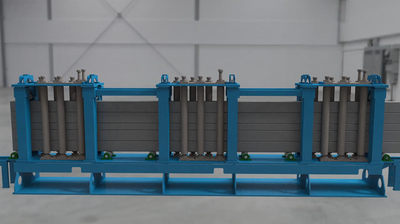

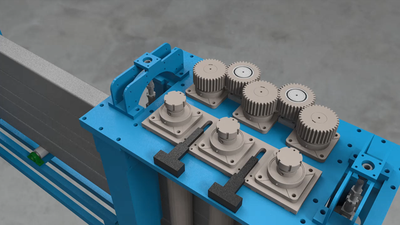

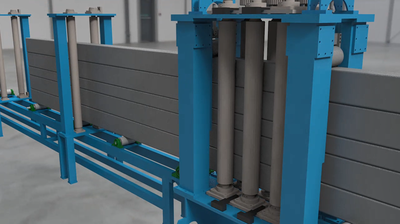

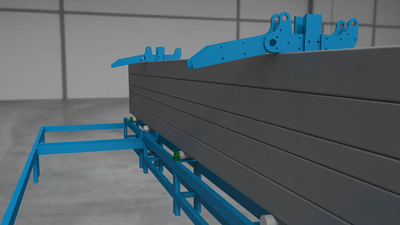

该设备主要由装、卸料机组、点焊机组、焊接机组构成。装、卸料机组使用液压传动完成动作；点焊及焊接机组主要由电机带动，存在链传动及齿轮传动，焊接机组上采用了多组齿轮啮合传动，在保证良好的传动性能的同时可以调整传动轴与从动轴的中心距，以此适应不同型号的U型钢；在焊接上采用了先点焊后缝焊的工艺，焊接完成的产品变形小、质量高，并且可以通过调整装置控制焊枪的位置，使多个焊枪可以对多个焊缝同时焊接，提高了焊接效率，满足了客户需求。
在该生产线的设计环节，对二维图纸进行了跟进，将所有零件进行三维建模、装配，并制作演示动画，主要参与了输送辊和焊接机组的电机、减速器、齿轮的选型和装、卸料机组的结构设计。
