产品名称

棒球气动发射器

申报单位名称

（此处加盖院系公章）

参赛队员

潘韬 陈浩文 陈艺超

指导教师

唐亮

联系方式

联系人

邓有为

电话

15078381025

手机

15078381025

邮箱

3238189544@qq.com

产品简介

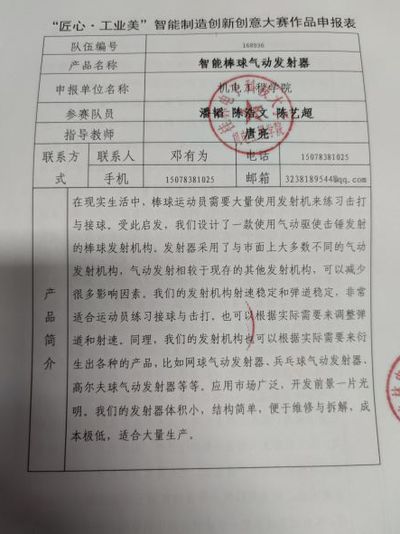

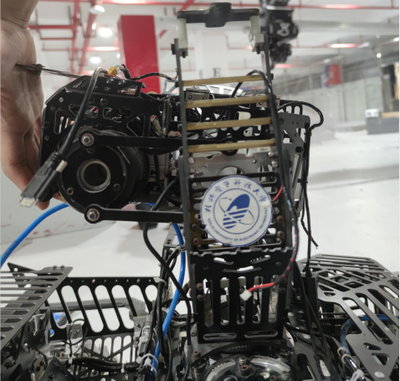

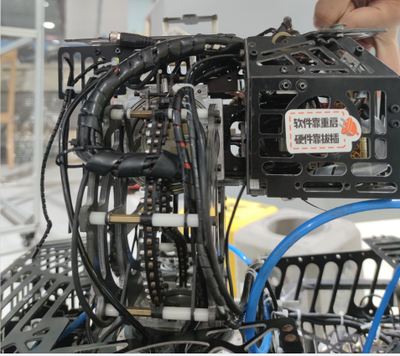

在现实生活中，棒球运动员需要大量使用发射机来练习击打与接球。受此启发，我们设计了一款使用气动驱使击锤发射的棒球发射机构。发射器采用了与市面上大多数不同的气动发射机构，气动发射相较于现存的其他发射机构，可以减少很多影响因素。我们的发射机构射速稳定和弹道稳定，非常适合运动员练习接球与击打。也可以根据实际需要来调整弹道和射速。同理，我们的发射机构也可以根据实际需要来衍生出各种的产品，比如网球气动发射器、兵乓球气动发射器、高尔夫球气动发射器等等。应用市场广泛，开发前景一片光明。我们的发射器体积小，结构简单，便于维修与拆解，成本极低，适合大量生产。

设计说明

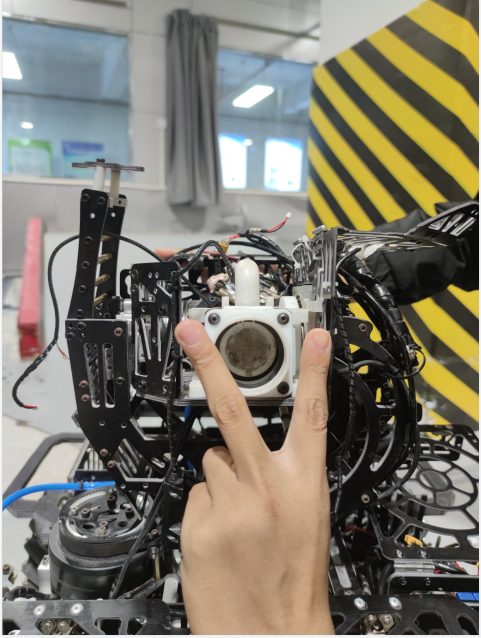

首先要说的就是打印件弹仓主体，弹仓主体我们采用了光敏树脂打印件得到的。

上方蓝色的管子是连接快排阀所用到的，快排阀所瞬间释放的气体就是通过这个管子放到气动弹仓中将弹丸瞬间打出，以达到其稳定的射速和集中的落点。而做这个零件的关键之处在于弹仓位置和击锤位置距离的把控，击锤未触发时，不影响球进入，触发后正好将弹丸顶到弹仓的中心这样才能够将快排阀所瞬间释放的气体利用好，另外一个就是弹仓和两边胶垫的固定方式气动驱动对精度要求极高，所以胶垫的固定必须没有一丝松动才行，现在图中仅有四个方形螺母来固定这并不能达到一个稳定的固定，想要做到稳定固定，就可以在加入一些小的东西来保证其达到固定紧固。

密封胶片，前后两个密封胶垫作用并不尽相同，处于后面的作用是与后面推上来的击锤形成一个密闭空间便于快排阀快速放气后不会有漏气，只将气体向前推出，而前方的胶垫的作用则是起到一个稳定发射方向和形成一个完整的密闭空间，胶垫的设计和选材则是很有讲究的，选择软胶的硬度必须适中过弹孔大小也需要考量，太硬或太小会导致弹丸到达弹仓困难，或是出弹受阻碍力太大不能导致弹丸的射速稳定。而太软或太大则会导致密闭性差，出弹效果不好，射速极其不稳定或射速严重降低。还有是后面的胶垫可以适当软些或大些，应为我们气动的射频取决于后面击锤的出击频率，而后胶垫适当软一些让他出击比较顺畅一些会对这个有一定的提升，而且我们的选材必须选则回弹性较好的材料。

这款快排阀是由一个机加件阀体和排气口，3分螺纹插管16接头，皮碗而这款快排阀的工作原理就是后面的气动接头接电磁阀控制，先将气体输入阀体内，带阀体的左右双气缸充满后，后面的气体将皮碗顶到排气口处气体就不会在泄露，当电磁阀控制变换将气体切断，皮碗像后推，气体会在一瞬件从排气口排出。而3分螺纹插管16接头所接到的气动弹仓就会将弹丸快速排出。这就是我们这一款快速排气阀的工作原理。为了使快排阀便于加工，我们增加了三个口。两个是为了加工气缸缸体的口，我们使用了硅胶垫片加压紧片的结构使其便于进行机加工，另一个则是用来做连接进出气口和刚体的连接口，我们是用了一个螺钉加生料带来解决。这样做这一款快排阀体既可以稳定机构不变形，还可以在保证不漏气的情况下保持加工工艺的简单，节约加工的成本。

产品特色

1、创新设计，使用独特的气动发射。2、结构简单，便于维修与拆解。3、成本低，适合大量生产。4、发挥稳定，便于长时间使用。5、可进行2次开发，自主选择更改机构。
