大赛作品详情

作品名称：电容器外观缺陷检测装置
学校名称：桂林电子科技大学
参赛队伍：三个火枪手
参赛学生：蔡礼泽张博超杨赵武
指导老师：程昱王海舰

详细说明

开发背景：电解电容器是用量最大、使用最广、近十年发展最快的元件之一。电解电容器在生产过程中容易出现顶部缺口、鼓顶、夹扁、胶管破裂、胶管破洞、底部收缩不良、漏焊点、断脚、露铜、漏液等二十多种不同位置、不同性质的缺陷约占总电子元器件产量的40%。此外，电解电容器的检测主要通过人工采用目视的方法来实现，紧靠人工采用肉眼进行检测和识别，识别精度和识别速度较低，误判率较高，大大降低产品的合格率，一旦带有缺陷的电解点容易投入使用，将影响响应产品的安全系数和使用寿命，造成巨大的使用安全隐患和经济损失。

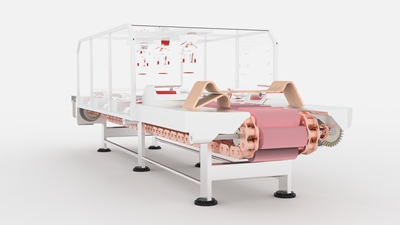

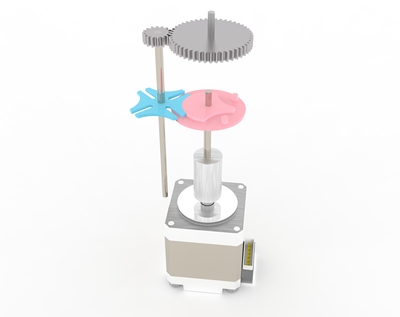

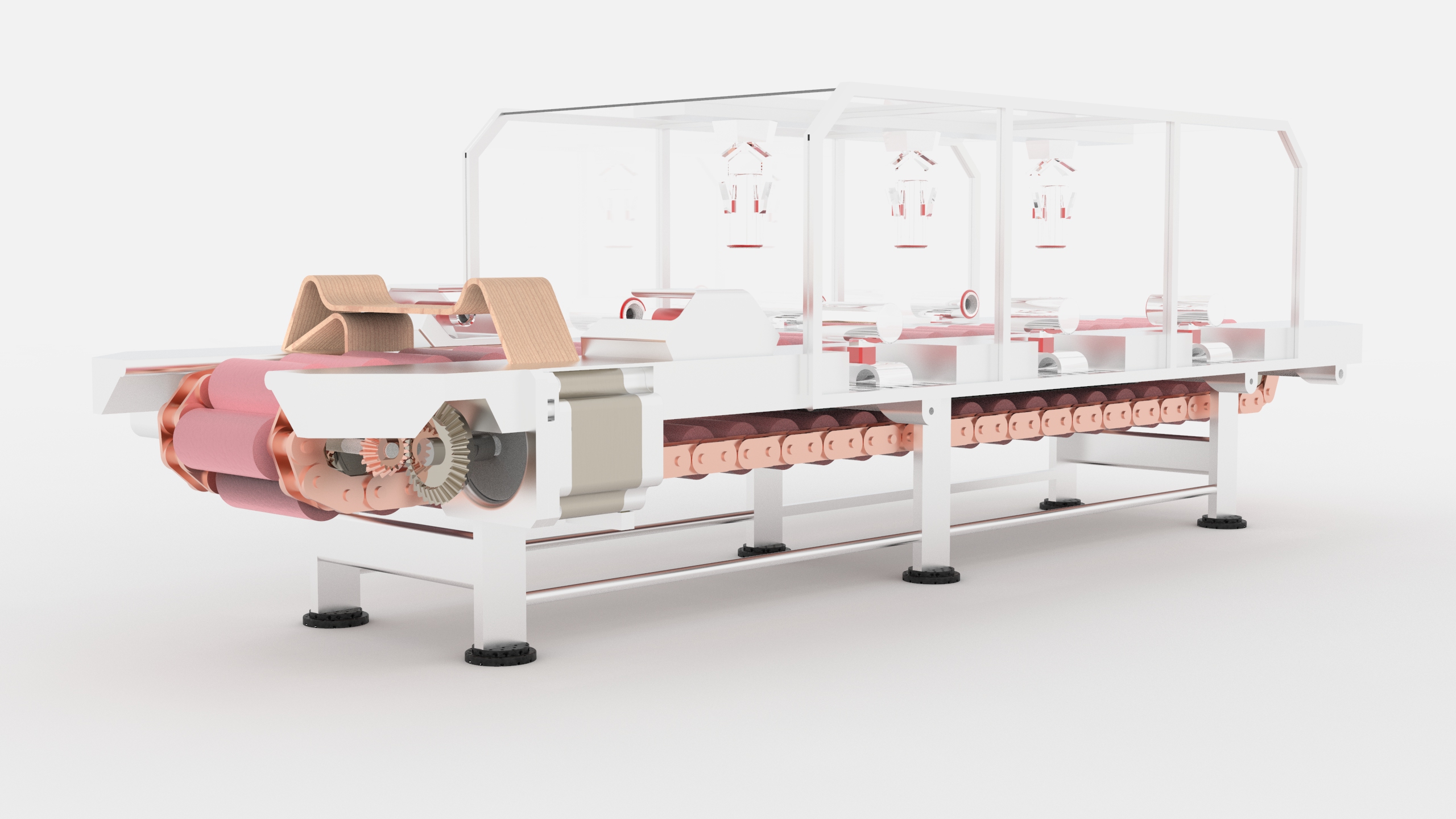

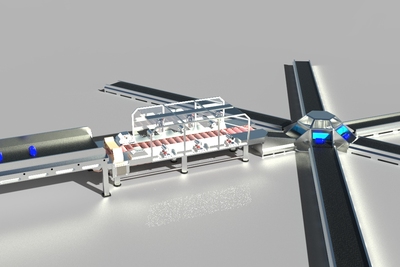

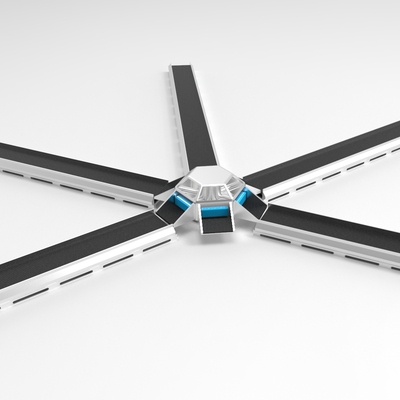

结构说明：该电容器外观缺陷检测装置由传动检测装置和分拣装置两大部分构成。其中传动检测装置由链传动机构、带传动机构、机器视觉系统、红外检测系统和限位挡板组成；分拣装置由棘轮机构、齿轮传动机构、丝杆传动机构和六角形外壳组成。

功能：该电容器外观缺陷检测装置可以通过机器视觉识别和红外检测技术实现电解电容器外观的全方位无死角检测，筛选和剔除含有缺陷的残次品电解电容器。

使用说明：将电容放置在电容缺陷检测装置的传送带上，由传送带将电容送到传动检测装置上，电容通过限位挡板，平稳落至传动装置上，电容通过红外检测进行定位。由上位机对得到的视觉信息进行处理，对其进行缺陷评估，并将其信息传递给分拣机构，并控制分拣机构运动，完成分拣。
