大赛作品详情

作品名称：串联五轴转台挤出成型装置
学校名称：唐山学院
参赛队伍：一鸣惊人！
参赛学生：吴通邵鑫淼张博远
指导老师：陈若梦陈静

详细说明

1背景

我们在使用3D打印机时，发现打印机的一些弊端如打印需要支撑使打印时间增加，耗材利用率低成品误差高，无法打印多维度曲面，喷头使用时间过长耗材与喷头粘连会导致打印误差增大等问题。

2功能需求

2.1目的

设计一台能够满足小型工件设计及学生实训要求的串联转台五轴挤出成型装置。

2.2预期功能

(1)实现无支撑的3d打印，达到快速成型的同时实现多维度曲面打印。

(2)做到结构简单，可使价格亲民耐用度高，具有广泛普及性。

(3)通过双喷头结构使加工成品具有多样性且效率比单喷头更高、成品率更高的成型装置

3设备结构设计方案

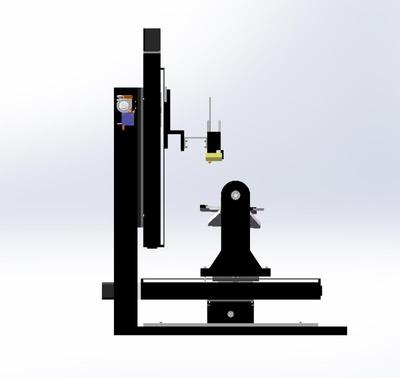

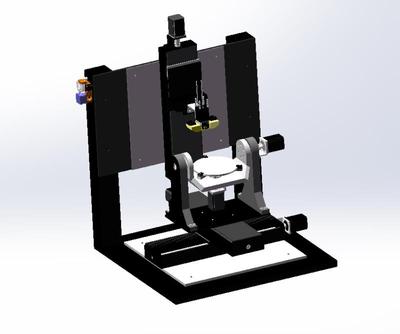

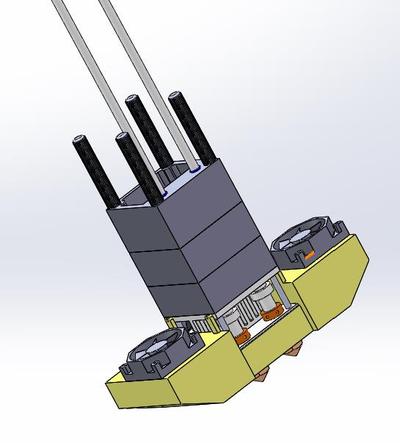

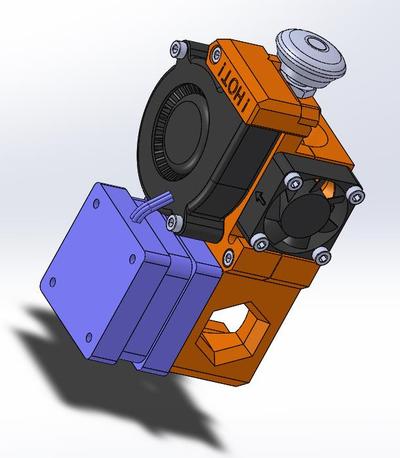

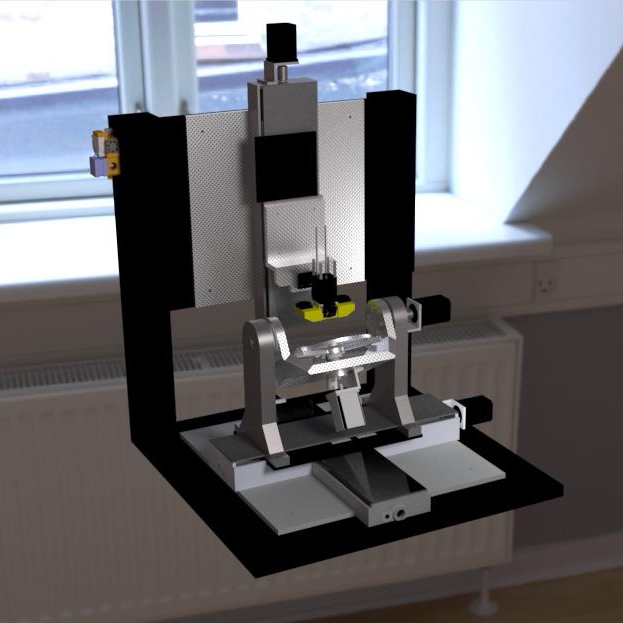

3.1总体结构设计方案：设备包括机架结构、双喷头结构、双转台结构、驱动机构、远程输丝机构五部分组成，使工作具有很高的合理性和实用性。机架结构底盘上安装其他四个部分，提供稳定工作空间。设备工作时，由芯片控制驱动机构的伺服电机运动从而驱动双转台结构、双喷头结构运动完成五轴维度运动，由远程输丝机构保证出丝稳定。
