作品名称：医用多型号移液器吸头自动摆放消毒设备
学校名称：常州信息职业技术学院
参赛队伍：装盒利器
参赛学生：朱江宁王永琪朱轩毅
指导老师：于云程唐静

详细说明

研发背景：

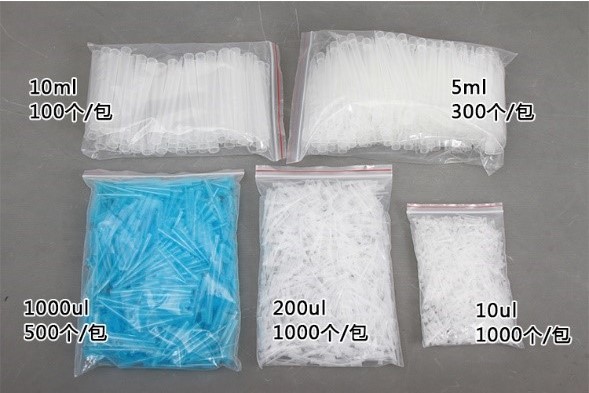

移液器吸头作为医院检验科 PCR 实验室，中心实验室，肝病中心; 第三方检测机构，科研院所，大专院校，制药厂，试剂生产厂家，疾控中心，检验检疫等机构常用的一次性耗材，消耗量巨大且卫生要求较高，目前，国内移液器吸头的包装形式多为袋装，如图1所示。因此，需要在购进袋装的吸头后由医院或实验室工作人员手动将其一个个插入料盒内备用。手工装盒方式不仅效率较低、工人劳动强度大、成本高，还可能造成移液器吸头的二次污染。

图1

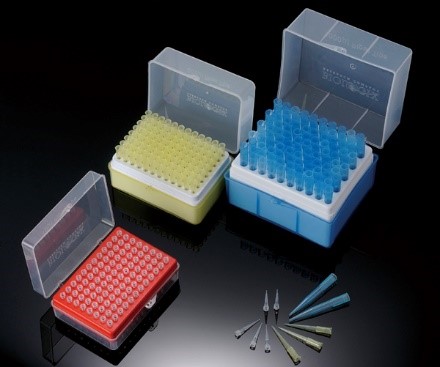

移液器吸头有10ul、200ul、1000ul等多种型号，如图3所示。它们需要放入对应的不同规格的料盒中，装完不同型号吸头的料盒如图4所示。

图2

图3
工作原理及操作讲解：
操作视频
本产品是利用振动盘下面的脉冲电磁铁产生振动从而对多种型号的吸头进行自动分类和上料。

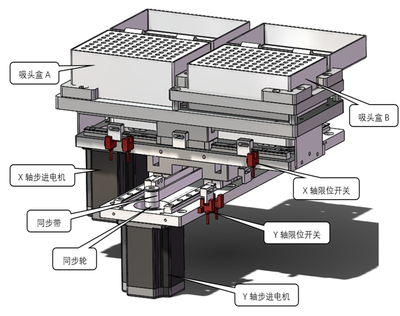

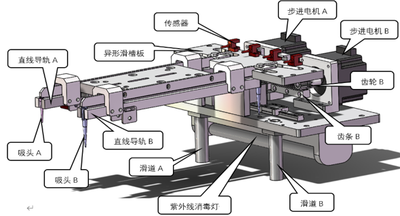

三种型号的加样器吸头通过上述振动盘分类上料后，由产品的控制系统驱动两台步进电机运转，步进电机再驱动我们设计的巧妙机构，可以将不同型号的吸头分别准备无误地送入各自对应的放料位置。
三种型号的吸头到达各自的放料位置后，在重力作用下自由落体式地坠入下方的料盒内，同时紫外线等可以对其进行消毒处理。这种方式的装盒不容易卡料，同时可以减少吸头的二次污染。

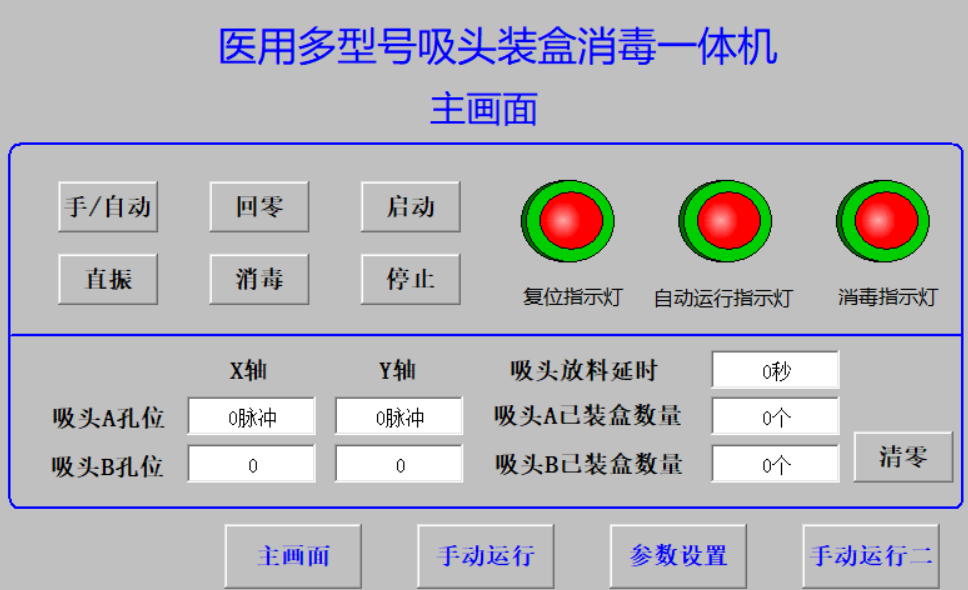

我们的产品可以通过触摸屏来设置客户所需要的数据，如图4所示。调试和操作都很方便。按下主画面的“回零”按键，设备可以回到初始复位准备吸头的装盒工作；按下其上的“启动”按键，可以实现多型号吸头的自动装盒工作；按下“消毒”按键，可以完成多型号吸头的消毒工作。整个操作过程非常简单和方便。

图4

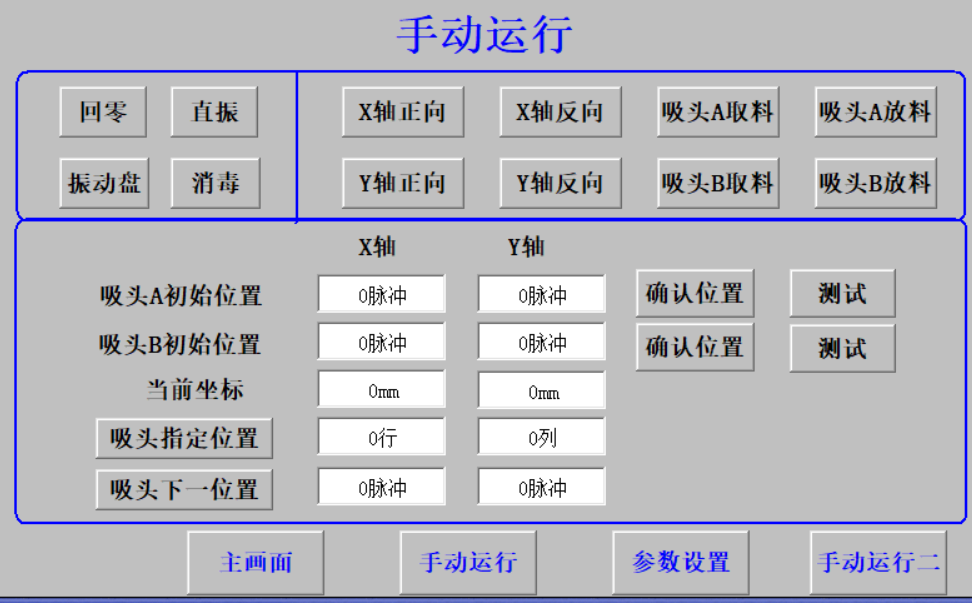

触摸屏设置了手动调试画面，如图5所示。按下各个按键，可以实现机器回零点、振动盘和直振上料、消毒等动作，以及驱动4台步进电机8个方向的运行；还可以按指定位置，到达某个料盒的孔位。

图5

产品宗旨：
本作品旨在设计一种多型号移液器吸头自动摆放消毒的设备，采用机电一体化的方式，解决人工摆放过程中工作繁琐、效率低下、易产生静电等问题，达到减轻医护或实验人员劳动强度、提高检验效率的目的，尤其当出现突发公共卫生事件时。

❤ 解放科研人才双手 ❤

让专业的人做更专业的事！
