作品名称：同轴电缆接插件装压一体机
学校名称：常州信息职业技术学院
参赛队伍：压立得
参赛学生：李润泽杜万里
指导老师：黄波于云程

详细说明

开发背景：

同轴电缆广泛应用于闭路监控信号传输、网络信号基站、有线电视等通信领域，尤其在公安的“天眼”系统的线路上大量使用，因此同轴电缆接插件的使用量巨大。本设备加工的同轴电缆接插件类型为公制双通对接头，规格为（规格为外径9.7mm、内径9.3mm，长度20mm）（如图1所示）。

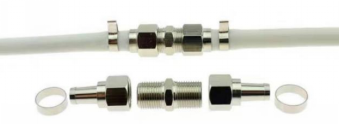

1）双通对接头 2）双通对接头的使用

图1 同轴电缆接插件

结构说明：

作品整体结构如图2所示。

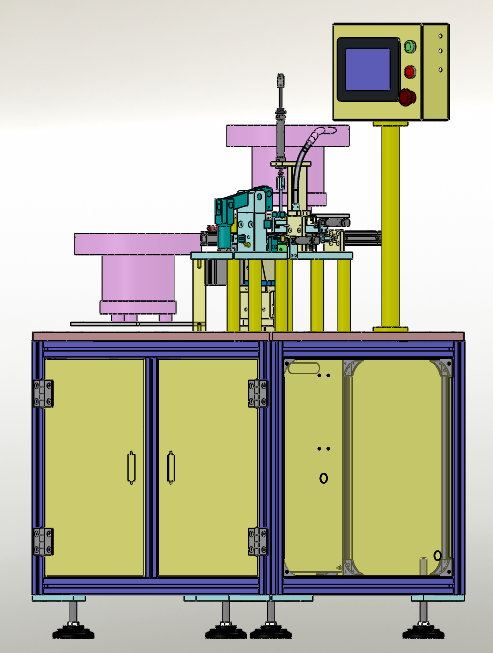

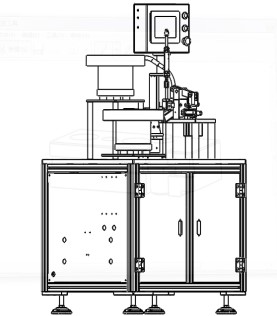

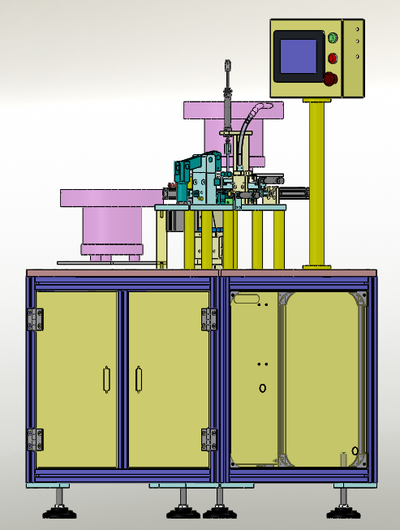

1）设备结构图 2）设备外观图

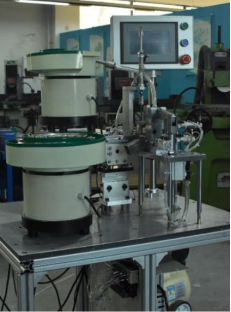

图2 同轴电缆接插件装压一体机

本作品设计的是同轴电缆接插件自动装配及冲压设备，本设备采用工业自动化控制系统，在无人干预的情况下按设置好的程序及指令自动完成接插件中的零件1（螺套）与零件2（内部绝缘内芯）的装配，并移至下一工位自动冲压，完成产品的制作。

功能与使用说明：

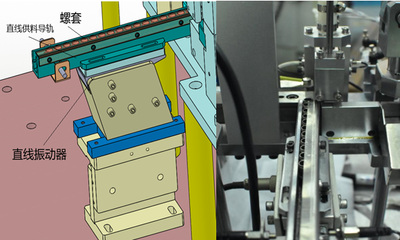

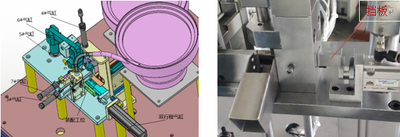

螺套与绝缘内芯通过振动盘进行供料，通过直振导轨和塑料管道分别进入仿形接料工装，再进行装配，装配完成进入冲压工位，冲压完成后下料。全程自动完成，无需人工干预，操作者只需开机并定时投入一定量的物料至振动盘内，并及时取走产品。如出现供料不稳定时，及时排除问题物料即可。
