大赛作品详情

作品名称:图书馆上书辅助书车
学校名称:南昌交通学院
参赛队伍:竹马
参赛学生:周咏琪 韦冬申 李泽有
指导老师:周启兴 李兵

详细说明

书车和书梯是图书馆和书店等文献相关机构常用的两种上书工具,传统的文献机构为了增加图书馆书架空间的利用率,书架会设计的比较高,不方便上下书、整理书架书籍等管理工作,在图书馆工作人员进行图书整理时,遇到书架较高的情况,挪动书车和梯子(或凳子)非常不方便,并且工作效率也比较低。

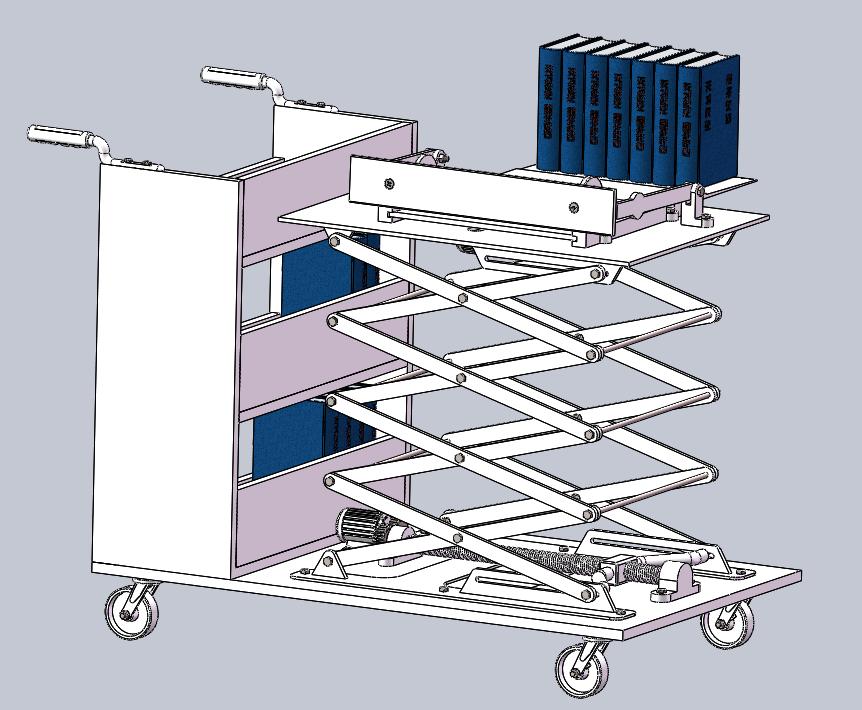

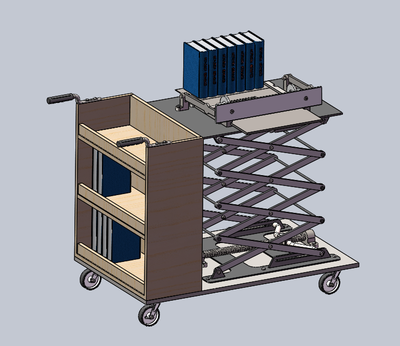

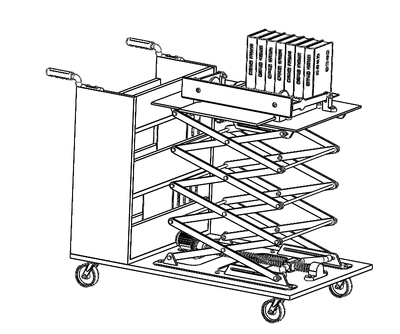

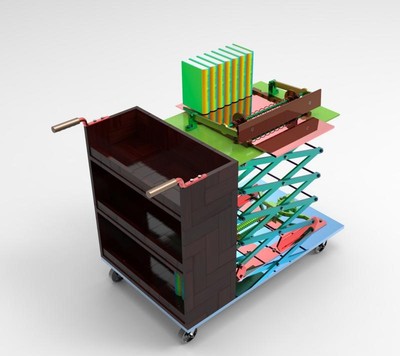

       我们就该情况设计发明了一种新型、实用的多功能图书上架书车,其优点在于不再需要工作人员进行爬高,根据图书在书架上需要放置的位置,该装置能实现装夹图书并且送达指定高度和区域,自动对齐放置。本设计结构替代了文献相关机构常用的两种传统上书工具,避免了人工摆放和书车之间频繁的挪动带来的不便,极大的提高了工作效率。

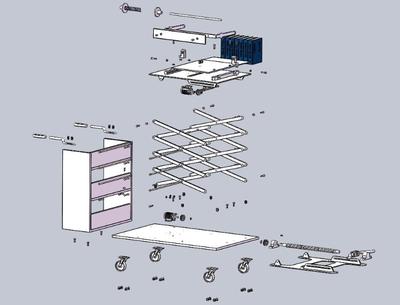

设计说明:
       为在上书过程中能够稳定固定图书,防止其发生晃动,我们在升降架上方的推拉板两旁设置带挡板和弹簧固定夹的摇杆机构,其中弹簧固定夹是用于在图书上书以及推拉板将书送出的过程当中防止图书向两边倾斜。我们还对弹簧夹具采用了滚花处理,以增大摩擦系数,从而增大与手指间的摩擦力,以达到防滑的作用。
       待图书装夹完成后,我们通过控制伺服电机的旋转带动螺杆转动,从而带动连杆机构使图书能够上升到指定高度。
       为实现图书能被送到书架的指定位置上,我们在升降架顶板上方安装有能够带动图书前后移动的推拉板,将推拉板与限位齿条用螺栓进行固定,在升降架顶板的底部位置安装一个普通电机,利用电机带动齿轮齿条机构运动,从而达到控制推拉板的横向移动的目的,以使图书能够送到书架指定位置。
       在推拉板将书送进书架后,挡板受重力作用落下,电机控制推拉板开始收回。此时挡板正好挡住图书,以避免推拉板在回程时将图书带出来。
       最后,待推拉板完全回收,完成整个的图书放置过程。
