作品名称：经济型数控薄壁圆管相贯线切割原理验证机
学校名称：厦门大学嘉庚学院
参赛队伍：相贯线切割机
参赛学生：杨宇锋石岩粼王盛昊
指导老师：罗玉元

详细说明

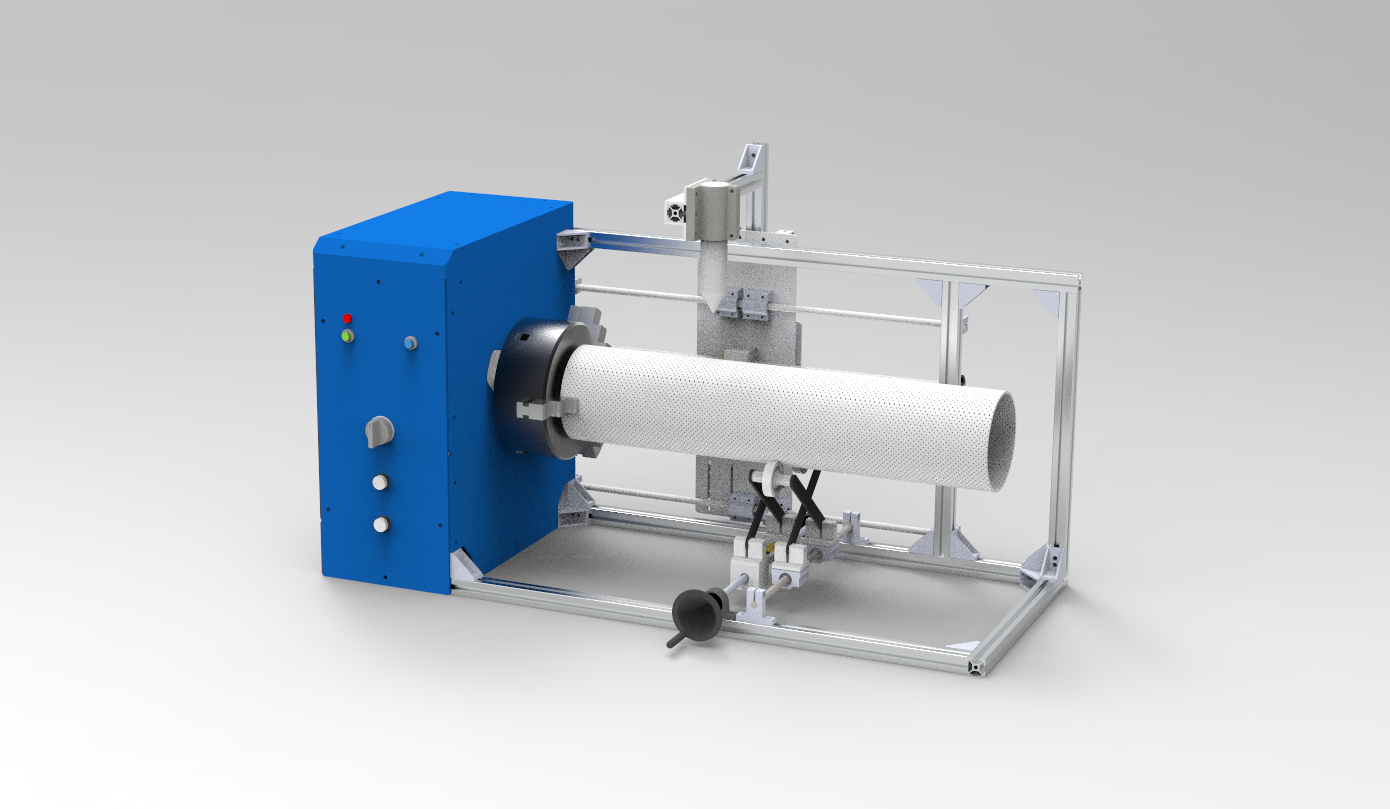

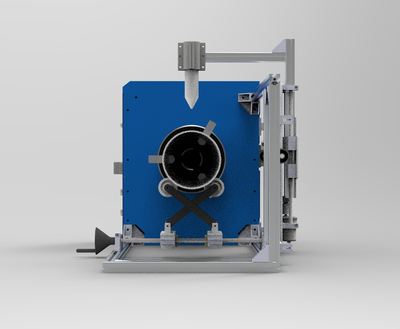

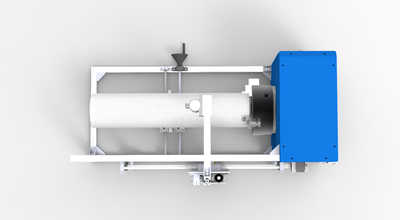

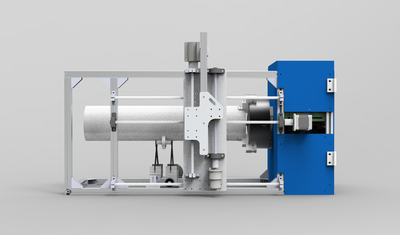

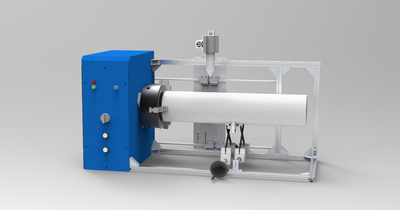

相贯线切割机是管道连接件的制作过程中必要的机械装备，目前相贯线的切割加工采用的是人工进行放样切割打磨和数控相贯线切割机。但人工进行放样切割打磨的落后方式，操作繁琐且对工人的操作技术要求较高，并且精度也不能得到有效的保证。此外，目前市场上的数控相贯线切割机虽然可以很好地实现各类相贯线的切割，但是结构复杂、体积庞大、价格昂贵并且大多针对大型管件进行相贯线切割，操作也较为复杂。对于小直径薄壁管件（Φ300*6以下），迫切需要有一款结构简单、造价低、能满足基本要求的相贯线切割机，以解决上述问题。因此我们设计了一款经济型数控相贯线切割机的原理样机。原理样机主要由铝型材搭建的机架、主轴回转机构、纵向进给机构组成。主轴上固联有三爪卡盘、纵向进给机构固联切割枪。主轴正反向旋转，割枪沿主轴轴线往复移动，两轴联动产生的复合运动，从而形成相贯线的轨迹。此外还有可调节的切割抢的对位和工件的支撑托辊机构，构成了一个完整的原理验证机。配合控制系统，通过管厚、管径、切割形状等决定进给速度。在切割管材时，被切管材在夹具的固定下做等速回转运动，同时切割头沿管材的轴线在被切割管材顶端做变速往复运动，两运动联动使切割头在管材表面画切割出相贯线，实现了相贯线的切割模拟。本设计具有自动化、易操作、成本低的优点，适合用于小直径（φ300以下）薄壁管件、对精度要求不高的相贯线切割。
