打印机结构视频（复合式打印机总视频_1.mp4）

（开发背景）随着时代的不断进步，3D打印技术越来越融入社会生活与制造中。未来市场的发展，3D打印技术将会成为一个核心竞争的关键。

在这一背景下，我们对现有打印机的结构提出了自己的创新创案。

（结构说明）本机构主要由钣金支架、低温熔融机构、复合成型机构组成。复合式喷头结构以钣金为基础支架，用于固定加热块、散热块、风扇等零件。

熔融机构由风扇、散热块、喉管、加热块、喷嘴、加热头等部分组成。通过气动接头和喉管作为连接装置，运送材料到低温熔融机构和复合成型机构。

复合成型机构主要由复合成型加热块以及短喷嘴组成。

（功能）现有打印机仅能打印单一材料，不同的材料都各又优缺点（如可塑性、硬度、抗弯曲强度等），我们的产品目的就是改造打印机喷头的结构。

（创新）：包裹挤出型复合材料打印机机构能形成一种包裹挤出型复合材料，合理选取加入材料就能让复合材料同时拥有耐温、抗弯曲强度、可塑性等特性，并可以让打印减轻翘边和坍塌的现象。

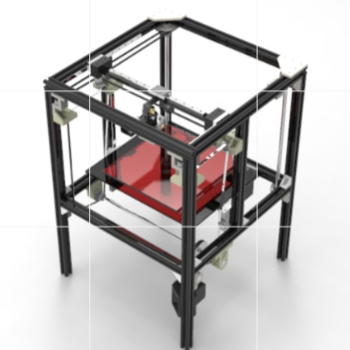

例如常用于打印的ABS和PLA材料，若用ABS材料打印，实体可能会翘边或表面不光滑；若用PLA材料则实体的硬度强度不够。而我们所做的复合材料能有效克服这些缺点，并能把这两种材料的优势发挥出来。并且该打印机外框架主要采用铝型材框架，具有密度小，重量轻的特点，且在框架上装有亚克力板，对整体细节布板合理规划，不仅轻便且便于观察，框架看得更具艺术美感。

在整个机构里把所有轴承传动改为了同步带传动，能减轻冲击和振动载荷误差更小，运转平稳，无噪音，

操作时仅需多加入一种耗材，其他方面与普通打印机操作没有区别。且打印机的结构在目前没有技术上的难题，不仅能量产，而且品质比普通的打印机好。其成本也不会特别高。

附录：
           复合式喷头剖面图


            热力分析图
