大赛作品详情

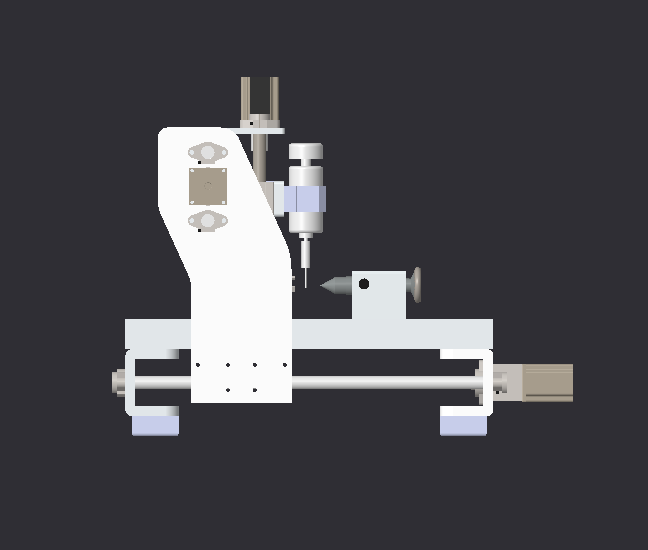

作品名称：便携式四轴数控铣床
学校名称：桂林理工大学
参赛队伍：一如既往
参赛学生：杨洁梁成岗
指导老师：杨贵禄李先瑄

详细说明

本产品是一款适用于加工各种箱体类和板类零件的四轴数控铣床。它的机械结构除基础部件外，还包括主传动系统和进给传动系统。进给系统即进给驱动装置，驱动装置是指将伺服电动机的旋转运动变为工作台直线运动的整个机械传动链，主要包括减速装置、丝杆螺母副及导向元件等。在本数控铣床上，将回转运动与直线运动相互转换的传动装置一般采用双螺母滚珠丝杆螺母副。进给系统的X、Y、Z、A轴传动结构是伺服电动机固定在支承座上，通过弹性联轴器带动滚珠丝杠旋转，从而使与工作台联结螺母移动，实现X、Y、Z轴的进给以及A轴的旋转运动。

它实现了工件回转、定位的装置和附件，实现了某些部件动作和辅助功能的系统和装置，如液压、气动、冷却等系统和排屑、防护等装置，特殊功能装置，如刀具破损监视、精度检测和监控装置，为完成自动化控制功能的各种反馈信号装置及元件。铣削加工是机械加工中最常用的加工方法之一，它主要包括平面铣削和轮廓铣削，也可以对零件进行钻、扩、铰、锪及螺纹加工等。
