大赛作品详情

作品名称：静压直驱高精度回转工作台
学校名称：天津理工大学中环信息学院
参赛队伍：小猪佩奇
参赛学生：于浩东曾沛祺李乐
指导老师：赵亮亮李镇

详细说明

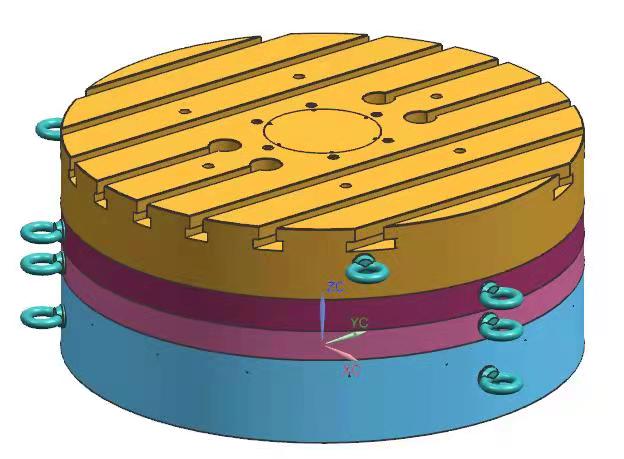

近年来各行各业都进入了高速发展阶段，机床旋转工作台也有了极大的改进。但目前已有的旋转工作台仍满足不了一些高精度工作的要求，并且传递效率比较低，在此基础上我们设计了一种液体静压直驱回转工作台，大体简介如下：

1、圆滑轨作为支承部件，将液压泵输出的具有一定压力的液压油注入全闭式静压腔中，在液压油膜的作用下，圆滑道悬浮于下静压盘与上静压盘之间，形成了以油膜为中间滑动介质，圆滑轨为转子，底座为定子的静压轴承。

2、回转工作台中间部位安装了力矩电机，电机定子固连于底座上，转子通过法兰盘与工作台相连，可将力矩电机定子作用与转子上的力矩直接传送至工作台上，减少了中间传动环节。

3、该结构方案使用圆光栅作为检测装置，将反馈的信号可直接输送到力矩电机上，构成了一套闭环测量控制系统，以此完成对回转工作台的高精度要求。
