大赛作品详情

作品名称：零残料低浓度搅拌桶
学校名称：山西工程技术学院
参赛队伍：516
参赛学生：陈泽辉郭子旺杨博翔
指导老师：滑怀田

详细说明

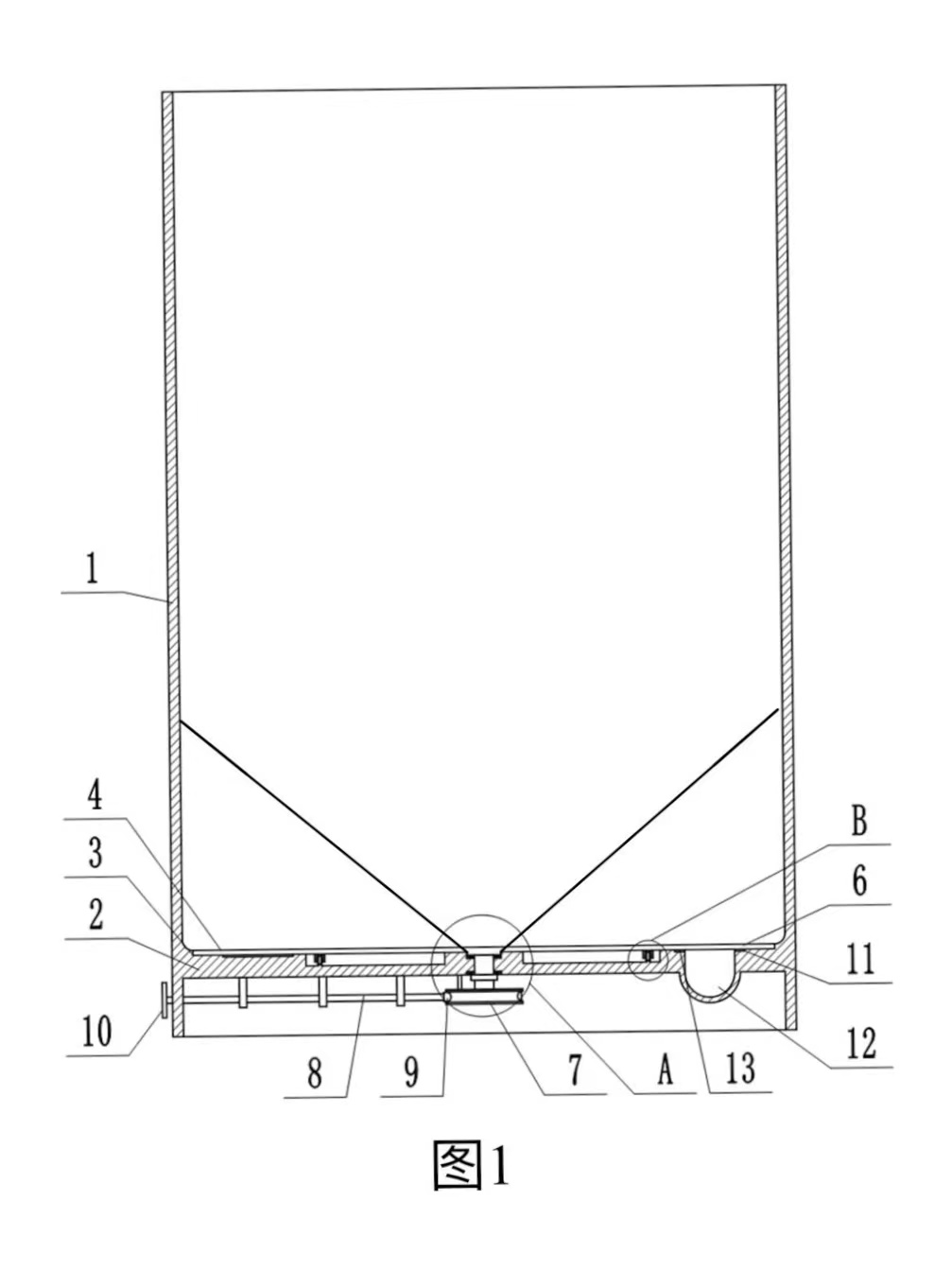

本实用新型涉及一种便于排料的低浓度浆体物料搅拌桶，属于搅拌设备技术领域，具体包括桶体的下部设置有桶底板，通底板上设置有安装槽，安装槽内安装有转动密封板，桶底板的中心安装有中心轴，中心轴的顶部安装有转动密封底板，中心轴的底部安装有蜗轮，桶底板的底部通过支座安装有水平转轴，水平转轴上安装有蜗杆，蜗杆与蜗轮相啮合，水平转轴的端部安装有驱动手轮，驱动手轮位于桶体外部，桶底板的圆周上设置有环形密封槽，环形密封槽内设置有集料槽，转动密封底板的底部固定有环形密封垫，环形密封垫上位于环形密封槽内，转动密封板和环形密封垫上还设置有进料口，进料口与集料槽的形状相同，本实用新型结构简单，使用方便，便于抽取浆料，无残留。
