“异面垂直孔孔距测量仪”设计

        被测工件属于轴类零件，其中被测要素（两孔）的轴线属于异面互相垂直的两个直线，要求两个轴线的距离尺寸为270.08, 该尺寸精度属于IT9，精度虽然要求一般，但是无法直接测量。异面孔孔距测量仪就是专门对被测量工件的异面孔孔距进行测量的专用仪器。

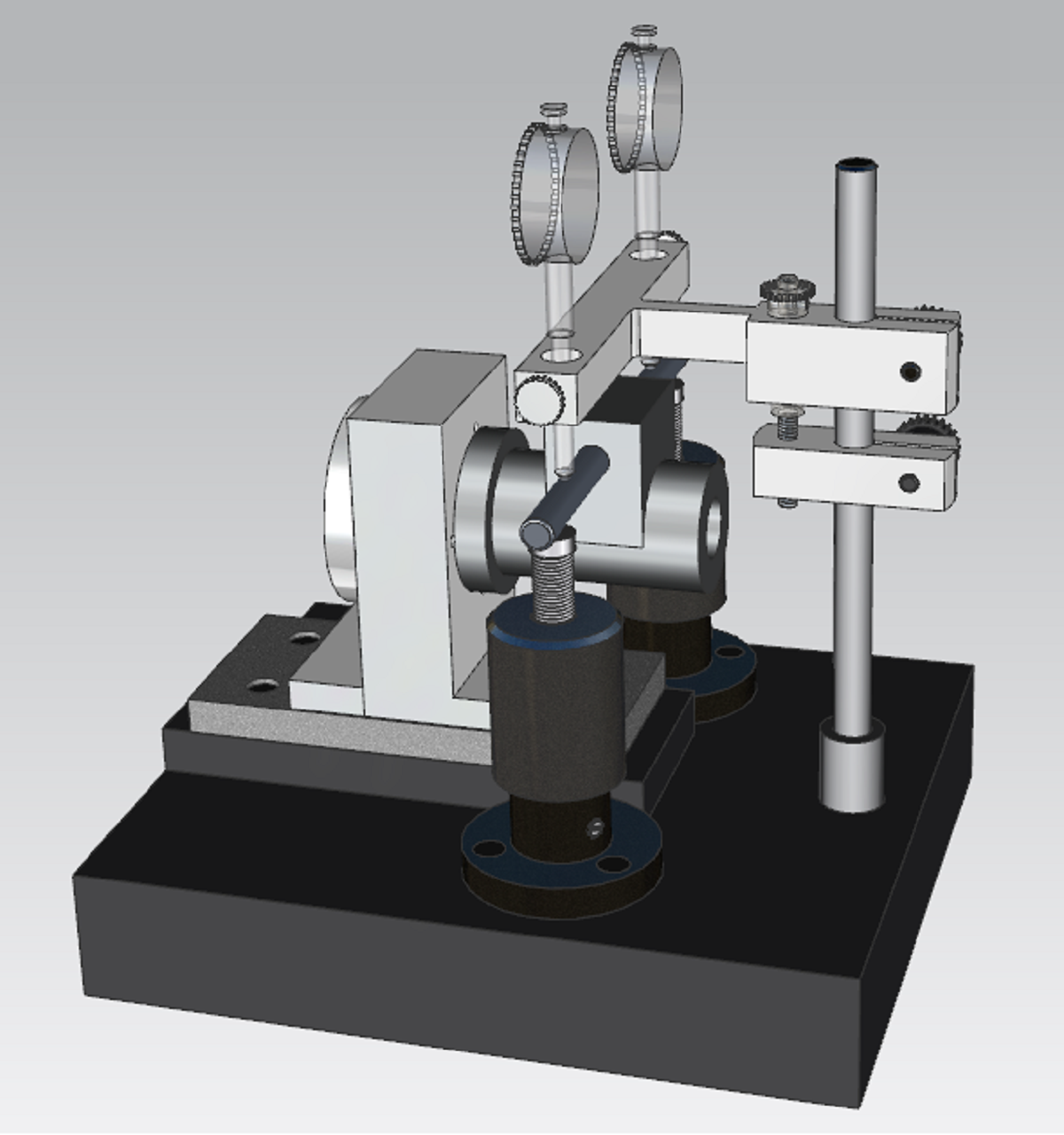

        测量仪以基座作为基础元件，其上放置被测工件的定位装置、测量装置。这些装置由圆柱头六角螺钉紧固在基座上。定位装置由调整环、心轴、支架、垫铁构成，测量装置由左右两套支撑小心轴的支架、支撑百分表的表架和校表块等零件组成。其中调整螺母，调整杆以及调整座组装后形成差动机构。
        异面孔孔距测量仪工作过程包括校正和测量两部分。
        使用前，先做校正工作：将校表块套在心轴上，调整其位置，使外圆柱面Φ64±0.001置于百分表测量杆之下，将支架在垫铁上移动，让校表块分别与百分表触头接触。同时使两百分表的压表量值最大，即百分表触头是在校表块外圆上母线，这时把两百分表调零位。
        测量时，将被测件装入心轴上，而后在被测件Φ10孔中插入分级小心轴，通过移动支架，使小心轴两端外圆面最高点（上母线）与百分表触头接触，同时旋转调整螺母，使小心轴处于水平位置，即两百分表读数值一致时为止，此时百分表读数即是孔距的误差。
        调整螺母、调整杆与调整座组装后的差动机构，由于调整螺母内螺纹的作用，而又产生向上移动一个螺距1.2mm长的距离，因此，调整杆总的往下移动距离为1.25-1.2=0.05mm，这就达到了微调的目的。
        被测要素（两孔）的轴线属于异面互相垂直的两个直线距离测量一直是个难题，由于没有直接的量具进行测量，我们进行了专用测量仪设计，测量数据可以直接读取，仪器简单可靠，使用、操作方便，测量准确、并且经济实用。具有非常好的先进性和创新性。
