“垂直度测量仪“设计

        被测工件是箱体类零件，其中被测零件具有垂直的两个孔不在同一平面内，要求以被测工件的水平孔轴线为基准，另一竖直孔对该基准的垂直度误差为0.05, 精度要求非常高。由于没有直接的测量工具，我们专门开发设计了这个零件的垂直度专用测量仪，以便于保证产品的生产。

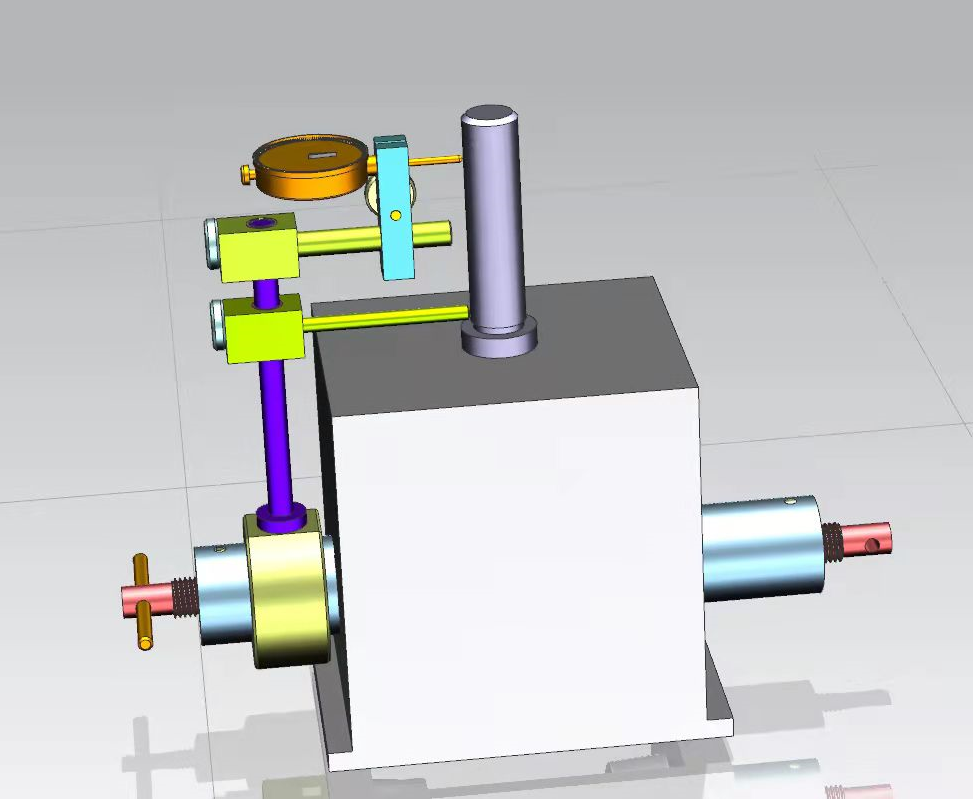

        垂直度测量仪是一个组合检具，由轴、堵、手把、锥轴、长套、钢球等零件组成测量心轴，由支座、支杆、辅助支杆、表架杆、表夹、夹轴、滚花螺钉甲、滚花螺钉乙，夹套等零件组成测量支架。
垂直度测量仪使用前，先校正：
        1.把长套插入工件中，利用左右手把转动轴 ，带动两个锥轴相向运动，这样钢球会弹出长套，使其夹紧工件。
        2.把手把卸下，支座套在露出工件的长套左端外圆柱面上，把支杆固定在支座上，把辅助支杆、百分表架固定在支杆上，把百分表固定在表夹上，利用辅助支杆的右端触头与芯轴左边母线接触，百分表测量杆接触芯轴，调整百分表为零。使百分表的测量触头为压表状态。
        测量：
        1.手持支杆摆动，记下表中的最大数值M1。
        2.用同样的办法，把支座套在露出工件的长套右端外圆柱面上，同样记下表中的最大数值M2。
        3.M2-M1的绝对值就是所求的垂直度。
        高精度的孔垂直度测量，由于没有直接的量具进行测量，我们设计的专用测量仪，仪器简单可靠，使用、操作方便，测量准确、并且经济实用。具有非常好的先进性和创新性。如提高测量精度也可以把百分表更换千分表，其对精度保证更准确，精度更高。
