“半封闭槽底对中心孔壁厚测量仪”设计

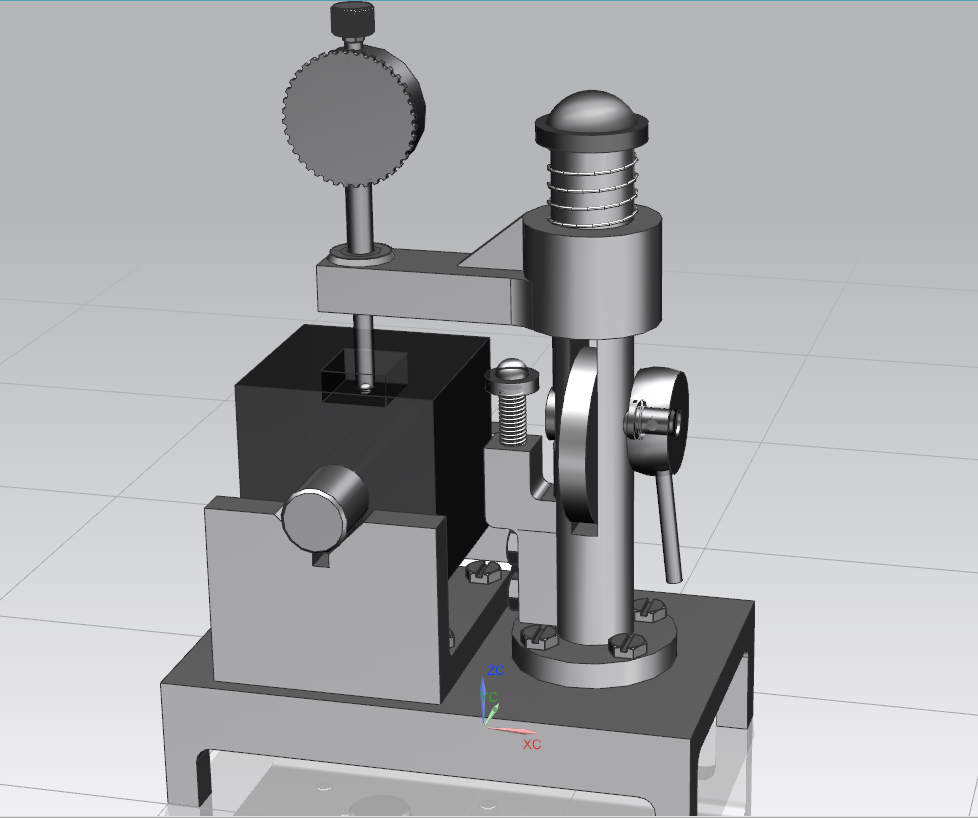

        被测零件是含有平面，曲面的六面体，要求以被测零件的内孔Φ20H6轴线为基准，精度要求非常高。我们需要测量Φ20H6孔中心到上端面半封闭槽底的距离尺寸220.1。由于测量两要素一里一外，不能直接测量。我们设计了专用测量仪对该距离进行测量，以保证生产的进行。它以金属的基础元件底座作为基础平台，检具体和测量装置放置在底座上。测量装置由弹簧、百分表、紧固套、偏心圆盘、平键、锥销等零件组成。
        测量仪的工作过程包括两个部分：校正与测量。
        1.校正：使用前，先转动球头手柄，在弹簧和表架本身重量的作用下，使表架顺着偏心圆盘的曲线下降，然后在心轴与百分表测量触头之间垫上一块毫米的标准量块，调百分表为零。（同时要注意，①在调百分表零位的时候，让其压表量在0.5mm～1mm之间，②心轴的两端必须完全靠在V型铁1的两V型面上。）
        2.测量：调整球头螺钉与表架接触，转动球头手柄让表架抬起来，把被测工件插入心轴后放在支撑板上，然后让心轴的两段（圆柱面）紧紧置于V型铁上，保证被测工件的测量平面和底座上的平面平行，再转动球头手柄放下表架和球头螺钉接触，此时百分表的读数就是我们实际测量壁厚的偏差。
        空间异面的被测要素，测量一直是个难题，我们设计的专用测量仪，通过现场使用后，该测量仪简单可靠，操作方便，测量准确、并且经济实用。具有非常好的先进性和创新性。如提高测量精度也可以把百分表更换千分表，其对精度保证更准确，精度更高。
